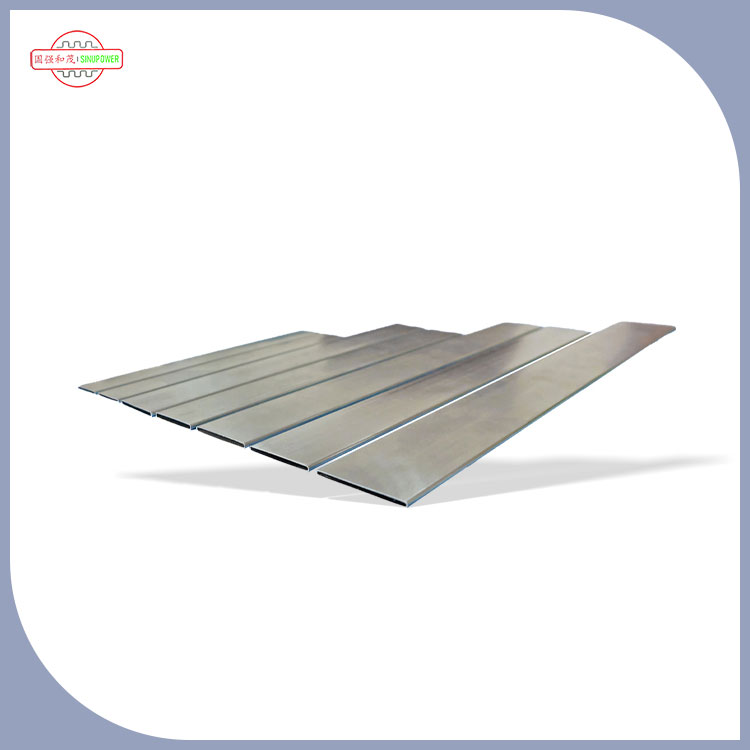

Laserhitsattu vuotamaton liitäntälämmittimen ydinletku

Autojen LVI-valmistajille lämmittimen ytimen luotettavuus alkaa putken sauman eheydestä.Sinupower– omistautunutValmistajatarkkuusalumiinisista lämpökomponenteista – valmistaaLaserhitsattu vuotamaton liitäntälämmittimen ydinletkukäyttämällä suuritehoista kuitulasertekniikkaa. Tämä prosessi luo jatkuvan, homogeenisen hitsisauman, joka eliminoi vastushitsatuissa tai mekaanisesti saumatuissa putkissa yleiset vuotoreitit. B-tyypin litistetty profiili maksimoi pinta-alan lämmönsiirtoa varten, kun taas laserhitsattu sauma varmistaa rakenteen eheyden lämpökierron ja jäähdytysaineen paineen alaisena. Lopputulos: lämmitinsydämet, jotka toimivat luotettavasti koko ajoneuvon käyttöiän ajan. Johtajanalämmittimen ydinputkien valmistaja, Sinupower palvelee autoteollisuuden LVI-toimittajia maailmanlaajuisesti luotettavilla, tiiviillä ratkaisuilla.

Miksi laserhitsaus on tärkeää lämmittimen ydinputkille

SinupowerinLaserhitsattu vuotamaton liitäntälämmittimen ydinletkuon valmistettu prosessilla, joka tarjoaa mitattavissa olevia etuja perinteisiin putkenvalmistusmenetelmiin verrattuna:

Nollavuoto suorituskyky

• Laserhitsaus tuottaa jatkuvan, homogeenisen hitsisauman, jossa ei ole huokoisuutta tai mikrohalkeamia, mikä eliminoi lämmittimen ytimien ensisijaisen vikatilan.
• Tasainen hitsin tunkeutumissyvyys (tyypillisesti 0,5–1,2 mm) varmistaa, että liitos vastaa tai ylittää perusmateriaalin lujuuden.
• Jokaisen tuotanto-erän heliumvuototestaus varmistaa alle 0,5 g/vuosi putkea kohti.
• Hitsauksen jälkeistä täyteainetta ei tarvita, mikä poistaa juoksutejäännösten tai juotosmetalliseoksen haurastumisen riskin.

Ylivoimainen lämmönsiirtotehokkuus

• Litistetty B-tyyppinen profiili lisää pinta-alan ja tilavuuden suhdetta, mikä mahdollistaa nopeamman lämmönsiirron jäähdytysnesteestä matkustamon ilmaan.
• Sileä sisäreikä minimoi virtausvastuksen ja painehäviön lämmittimen sydämessä.
• Tasainen seinämän paksuus (toleranssi ±0,05 mm) varmistaa tasaisen lämmönjohtavuuden koko putken pituudella.

Parannettu kestävyys lämpöpyöräilyssä

• Laserhitsaus luo metallurgisen sidoksen, joka kestää toistuvaa lämpölaajenemista ja supistumista ilman väsymishalkeamia.
• Yhteensopiva alumiiniseosten AA3003 ja AA3102 kanssa, jotka on valittu erinomaisen lämmönjohtavuuden (200–220 W/m·K) ja muovattavuuden vuoksi.
• Hyväksytty yli 10 000 lämpöjaksolle -40°C - +120°C ilman hitsin hajoamista.

Puhdas, juoksematon valmistus

• Laserhitsaus eliminoi juoksutteen tai juotospastan tarpeen, mikä vähentää kontaminaatioriskiä ja yksinkertaistaa loppupään kokoamista.
• Ei hitsausroiskeita tai pinnan hapettumista – putket ovat valmiita ripojen kiinnitykseen ja juottamiseen heti hitsauksen jälkeen.
• Johdonmukainen hitsauspalojen geometria mahdollistaa automaattisen ripojen asettamisen ja ytimien pinoamisen ilman kohdistusongelmia.

Laserhitsattu B-tyypin putki vs. tavallinen saumattu putki

Valmistusprosessi – kelasta valmiiseen putkeen

TuotantoLaserhitsattu vuotamaton liitäntälämmittimen ydinletkuseuraa tiukasti kontrolloitua kuusivaiheista prosessia kelavarastosta valmiiseen putkeen:

Vaihe 1 – Materiaalin valinta

• Perusmateriaalit: Alumiiniseokset AA3003 ja AA3102, jotka on valittu lämmönjohtavuuden, muovattavuuden ja juotosyhteensopivuuden perusteella.
• Saapuvan kelavaraston kemiallinen koostumus ja pinnan laatu on testattu.
• Materiaalin paksuusalue: 0,20 - 0,60 mm riippuen sovelluksen vaatimuksista.

Vaihe 2 – nauhan muodostus

• Alumiininauhasta rullamuovataan B-tyyppinen profiili – litistetty, soikea poikkileikkaus, joka on ominaista lämmittimen sydänputkille.
• Tarkkuusmuovaussuuttimet varmistavat tasaiset profiilimitat koko kelan pituudella.
• In-line lasermittaus valvoo profiilin geometriaa toleranssien säilyttämiseksi.

Vaihe 3 – Laserhitsaus

• Tehokas kuitulaser (1–3 kW) toimittaa kohdistettua energiaa putken saumaan luoden avaimenreikähitsin syvällä tunkeutumisella ja kapealla leveydellä.
• Suojakaasu (argon tai helium) suojaa hitsisulaa hapettumiselta.
• Reaaliaikainen hitsausvalvonta seuraa tunkeutumissyvyyttä, hitsin leveyttä ja huokoisuutta – hylkää automaattisesti poikkeavat osat.

Vaihe 4 – Hitsaussauman hehkutus

• Paikallinen hitsauksen jälkeinen hehkutus vähentää hitsausalueen jäännösjännitystä vaikuttamatta perusmateriaalin lämpötilaan.
• Varmistaa, että hitsausalueella on samanlainen sitkeys ja muovattavuus kuin muulla putkella.

Vaihe 5 – Mitoitus ja leikkaus

• Putket kalibroidaan lopullisiin mittoihin sarjan mitoitusmuottimilla.
• Leikkaa asiakkaan määrittämiin pituuksiin tarkkuussahaus- tai leikkauslaitteistolla.
• Päät pursennetaan ja ne valmistetaan evien asettamista tai otsikon kiinnitystä varten.

Vaihe 6 – 100 % vuototestaus

• Jokaiselle putkelle suoritetaan heliummassaspektrometrian vuototesti tiiviyden varmistamiseksi.
• Hyväksymiskriteeri: ≤0,5 g/vuosi vuoto.
• Testissä läpäisevät putket hylätään automaattisesti – varmistetaan, että tuotantolinjalta ei poistu yhtään viallista putkia.

Application Focus – lämmitinsydämet autojen LVI-järjestelmään

Luotettunaautojen lämmittimen ydinputkien toimittaja, Sinupowerin tuotteita käytetään useille ajoneuvoalustoille:

Ensisijaiset sovellukset

• Henkilöautojen LVI-järjestelmät:Ydinkomponentti matkustamon lämmitykseen sedaneissa, maastoautoissa ja kevyissä kuorma-autoissa.
• Hyötyajoneuvojen ilmastointilaite:Raskaat lämmittimet kuorma-autoihin, linja-autoihin ja maastovarusteisiin.
• Sähköajoneuvojen lämmönhallinta:Integroitu sähköautojen lämmitysjärjestelmiin (lämpöpumppu tai resistiivinen lämmityskokoonpano).
• LVI-ilmankäsittelylaitteet:Käytetään rakennusten ja teollisuuden lämmityssovelluksissa, joissa tarvitaan kompakteja, tiiviitä lämmönvaihtimia.

Integrointipisteet lämmittimen ydinkokoonpanossa

• Putket asetetaan eväpinojen väliin ja laajennetaan tai juotetaan ydinkappaleen muodostamiseksi.
• Putken päät on liitetty tulo-/poistojakoihin juottamalla tai mekaanisella liittämisellä.
• Jäähdytysneste (moottorin jäähdytysneste tai sähköauton lämmitysneste) virtaa putken sisäpuolen läpi, kun taas ilma kulkee ripojen ulkopinnan läpi.
• Lämmönsiirto tapahtuu nesteestä putken seinämän ja evien kautta matkustamon ilmaan.

Yhteensopivuus kokoonpanoprosessien kanssa

• Putkimme on yhteensopiva sekä kontrolloidun ilmakehän juottamisen (CAB) että tyhjiökootoksen kanssa.
• Sileä, oksidivapaa hitsisauma ei vaadi ylimääräistä puhdistusta ennen juottamista – vähentää prosessin vaiheita ja kontaminaatioriskiä.
• Putkien profiilit ja pituudet voidaan räätälöidä vastaamaan tiettyjä ydingeometrioita ja ajoneuvon alustavaatimuksia.

Laatusertifikaatit ja valmistusstandardit

Sinupowerin valmistusprosessit toimivat seuraavien sertifioitujen järjestelmien alla:

📋 Täydelliset todistuskopiot saatavilla pyynnöstä.

Immateriaaliomaisuus

• 2 keksintöpatenttia– Sisältää patentoidun laserhitsauspaikannusjärjestelmän B-tyypin putkille.
• 15 mallipatenttia– kattaa ainutlaatuiset putkiprofiilit ja lämmittimen ytimen geometriat.
• 16 hyödyllisyysmallipatenttia– keskittyi putkien muotoilu- ja hitsausprosessien parantamiseen.

Lämmittimen ydinputkien mukautusmahdollisuudet

Mittasuhteinen räätälöinti

• Putken leveys:12mm - 40mm (asiakkaan määrittämä)
• Putken korkeus:1,5–5,0 mm (litteä profiili)
• Seinän paksuus:0,20-0,60 mm
• Pituus:100 mm - 2 000 mm (mitoitettu tilauskohtaisesti)
• Toleranssi:±0,05 mm kriittisillä mitoilla

Seos- ja pinnoitusvaihtoehdot

• AA3003:Vakioseos – hyvä lämmönjohtavuus ja muovattavuus, korroosionkestävä.
• AA3102:Vahvempi vaihtoehto – sopii korkeampaan paineeseen tai vaativampiin sovelluksiin.
• Pintakäsittely:Valinnainen sinkkihiutalepinnoite tai konversiopinnoite parantaa korroosionkestävyyttä.

Lomakkeen lopetusasetukset

• Neliönmuotoinen leikkaus– vakio otsikon lisäämiselle
• Viistetyt päät– helpottaa kokoamista ja tiivisteen kiinnitystä
• Laajennetut päät– mekaanisiin jakoliitäntöihin
• Mukautetut päätyprofiilit- asiakkaan piirustuksen mukaan

Kehitysprosessi

1. Vaatimusten lähetys:Asiakas toimittaa tekniset tiedot, piirustukset tai suorituskykytavoitteet.
2. Toteutettavuusarvio:Suunnittelutiimi arvioi materiaalin, profiilin ja hitsausparametrit.
3. Työkalujen suunnittelu:Muovaus- ja hitsaussuuttimet valmistetaan itse.
4. Prototyyppiajo:Jopa 100 kappaletta asiakkaan vahvistusta varten – vain meistin hinta.
5. Tuotanto:Täysi mittainen valmistus PPAP Level 3:lla saatavilla.
6. Toimitus:Suunnitellut kuljetukset materiaalitodistusten ja tarkastusraporttien kera.

Laadunvarmistus – Näin varmistamme luotettavan hitsin laadun

Jokainen eräLaserhitsattu vuotamaton liitäntälämmittimen ydinletkukäy läpi tiukat laadunvalvontakehyksemme:

Raaka-aineiden valvonta

• Alumiinikelat hankitaan ISO 14001 -sertifioiduista sulatoista, joilla on täydellinen materiaalin jäljitettävyys.
• Saapuva tarkastus: kemiallinen koostumus (OES), pinnan laadun ja paksuuden tarkastus.

In-Process Controls

• Muodostaminen:Reaaliaikainen mittaseuranta palauteohjauksella profiilin tarkkuuden ylläpitämiseksi.
• Laserhitsaus:Tehoa, nopeutta ja suojakaasuvirtausta valvotaan jatkuvasti. Hitsaussauman laatu varmistettu inline optisella koherenssitomografialla (OCT).
• Hehkutus:Paikallinen induktiohehkutus lämpötilan valvonnalla varmistaakseen yhtenäisen raerakenteen hitsausalueella.

Lopputarkastus

• Mitat:OD, leveys, korkeus ja seinämän paksuus mitattuna 3 pisteestä putkea kohti.
• Vuototesti:Heliummassaspektrometria – 100 % putkista, ≤0,5 g/vuosi.
• Hitsauksen tarkastus:Hitsaussauman jatkuvuuden visuaalinen ja mikroskooppinen tarkastus.
• Mekaaninen:Veto- ja murtumistestit lämpökäsittelyerää kohti.

Nämä menettelyt varmistavat, että jokainen lähetys täyttää autojen LVI-sovellusten tiukat laatuvaatimukset.

Kestävä kehitys ja ympäristönsuojelu

Energiatehokkuus

• Laserhitsaus kuluttaa huomattavasti vähemmän energiaa kuin perinteiset juotosuunit, mikä pienentää hiilijalanjälkeämme.
• Regeneratiivinen poltintekniikka hehkutusprosesseissa vähentää kaasun kulutusta 18 %.

Kierrätys ja jätteen vähentäminen

• 98 % materiaalin hyötykäyttö – kaikki alumiiniromu erotetaan ja palautetaan sertifioiduille kierrättäjille.
• Hitsausprosessissa ei käytetä juoksutetta tai juotospastaa, mikä eliminoi vaaralliset jätevirrat.

Vaatimustenmukaisuus

• RoHS-yhteensopiva – materiaaleissa tai prosesseissa ei ole rajoitettuja aineita.
• REACH-yhteensopiva – kaikki seokset ja käsittelykemikaalit täyttävät EU:n nykyiset ympäristöstandardit.

Usein kysyttyjä kysymyksiä laserhitsatusta lämmittimen ydinletkusta

Ota yhteyttä Sinupoweriin – Heater Core Tubing Solutionsiin

Sinupower toimittaaLaserhitsattu vuotamaton liitäntälämmittimen ydinletkujonka avulla autojen LVI-valmistajat voivat tuottaa lämmitinsydämiä, joilla on erinomainen luotettavuus, tasainen lämpöteho ja alhaisemmat kokonaistuotantokustannukset. Pyydämme OEM-valmistajia, ykköstason LVI-toimittajia ja lämmittimien ytimien valmistajia ottamaan meihin yhteyttä näytteiden, teknisten tietolehtien tai yhteisen suunnitteluarvioinnin saamiseksi.
