Johdanto alumiini- ja alumiiniseosmateriaaleihin

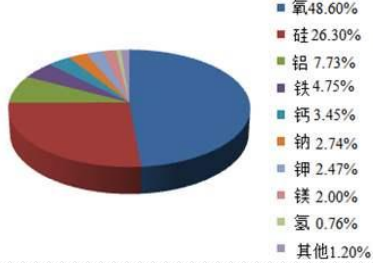

Alumiini on maankuoren laajimmin jakautunut ja runsas metallielementti, mikä on noin 7,3-8,3% kuoren kokonaismassasta, vain happea ja piitä; Alumiini löydettiin 1800 -luvun alkupuolella ja se aloitti tuotantoasteikon 1900 -luvun alkupuolella; Kova alumiini -seos keksittiin 1900 -luvun alkupuolella, ja sitä käytettiin laajasti sotilasalalla ensimmäisen maailmansodan aikana.
Alumiiniseos: Alumiiniin perustuva seos, johon on lisätty tietty määrä muita seostavia elementtejä, joka on yksi kevyistä metallimateriaaleista.
Alumiiniseos vs teräs
Alumiiniseoksella on alhainen tiheys, kohtalainen lujuus, suuri ominaislujuus ja spesifinen jäykkyys; Erinomainen korroosionkestävyys; Korkea lämmönjohtavuus ja sähkönjohtavuus; Keskipitkän pidentyminen, muovin käsittely vaatii tiukan prosessiparametrien hallinnan; Hitsausvaikeus on hiukan korkeampi.
Alumiini- ja alumiiniseosten luokittelu prosessointimenetelmällä
Alumiiniseos: alumiiniseos, jolla on haluttu muoto ja rakenteelliset ominaisuudet, jotka on saatu heittämällä se erilaisiin malleihin tietyn lämpötilan, nopeuden ja ulkoisen voiman olosuhteiden alla, hyödyntäen alumiiniseosista hyvää juoksevuutta ja täytettävyyttä.
Muodostuneen alumiiniseos: erilaisia puoliksi viimeisteltyjä alumiiniseoksia, kuten levyjä, putkia, tankoja, johtoja ja alumiinisarkoista valmistettuja profiileja, jotka on sulanut ja valettu seoksen ainesosilla raaka-aineina ja jalostetaan erilaisilla paineenkäsittelymenetelmillä (rullaus, suulakepuristus, venytys, venytys jne.).
Valettu alumiiniseos ja muodonmuutos alumiiniseos
Tärkein ero valettujen alumiiniseoksen ja muodonmuutoksen alumiiniseoksen välillä on se, että valettujen alumiiniseoksen seostavan elementin pitopitoisuus ylittää, että useimmissa epämuodostuneissa alumiiniseoksissa; Muodostuneella alumiiniseoksella on tiheä rakenne, tasainen koostumus ja ominaisuudet, korkea lujuus ja hyvä plastisuus; Alumiiniseosvaluilla on hyvä prosessoitavuus, komponenttien rakenteen suunnittelu on vähemmän rajoitetusti, ja sillä on korkea tuotantotehokkuus; Casting -alumiiniseoksella on hyvä valu suorituskyky, ja sitä voidaan käyttää monimutkaisten muotoisten osien valmistukseen; Ei tarvita suuria lisälaitteita; Sillä on etuja metallien säästämisessä, kustannusten vähentämisessä ja työaikojen vähentämisessä, ja sitä käytetään laajasti ilmailu- ja siviiliteollisuudessa. Sitä käytetään myös osien, kuten sylinterien, lähetysten ja mäntien valmistamiseen autojen, instrumenttien ja mittarien ja mäntäjen ja mäntäjen valmistukseen sekä pumppausrunkoihin.
Muodostuttava alumiini -seoksella on tärkeä rooli ilmailu- ja ilmailu- ja ilmailu- ja ilmailu- Rakennusteollisuus.
Menetelmä valettujen alumiiniseosluokkien nimeämiseksi (GB/T 8063-2017)

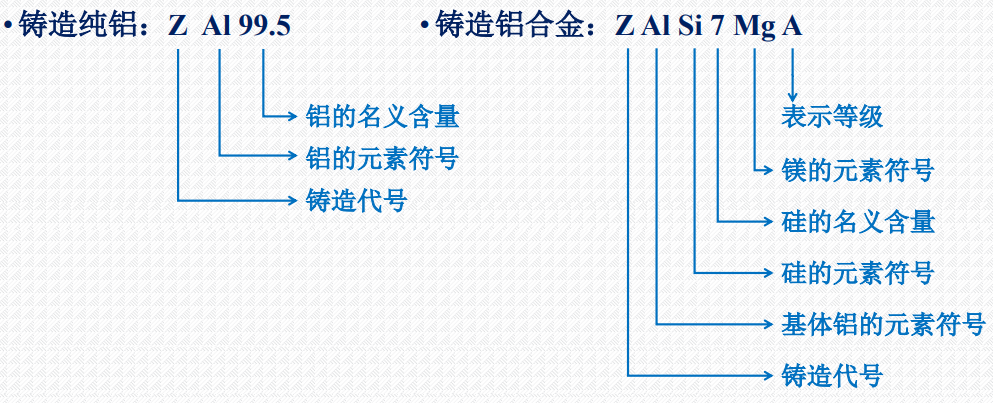

Tällä hetkellä ei ole yhtenäistä standardia alumiiniseosten valustamiseen kansainvälisesti, ja jokaisella maalla (yrityksellä) on oma seoksen nimeäminen ja terminologia. Kiinalaisten standardien mukaan valetut rautametalliluokat koostuvat "z", alaosan metallien elementti-symbolista, päälejeeromoston symbolista ja numerosta, joka osoittaa seostuselementin nimellispitoisuuden; Kun seostavaa elementtiä on enemmän kuin 2, seosluokan tulisi luetella elementtien symbolit ja niiden nimellinen sisältö, jotka ovat riittäviä osoittamaan seoksen pääominaisuudet; Seoselementtien symbolit on järjestetty nimellis sisällön laskevassa järjestyksessä; Lukuun ottamatta matriisielementin nimellispitoisuutta, jota ei ole osoitettu, muiden seoselementtien nimellispitoisuus on osoitettu kyseisen elementin symbolin jälkeen.

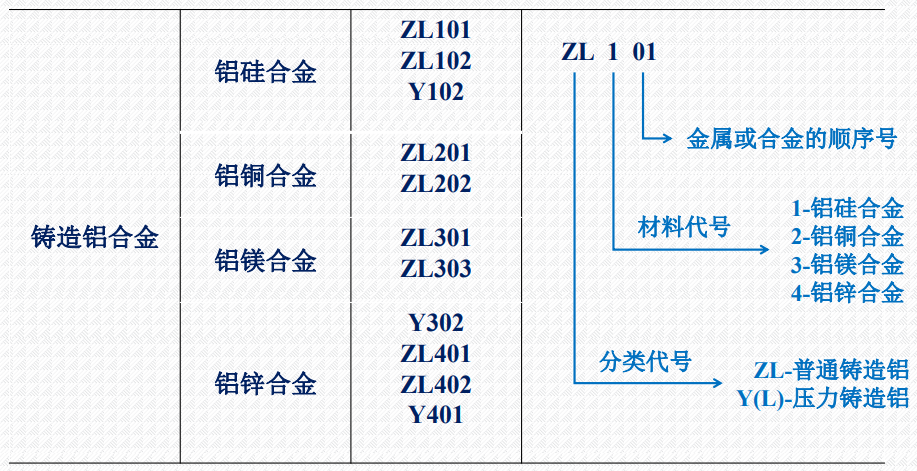

Casting alumiiniseoskoodi
Menetelmä muodonmuutosalumiini- ja alumiiniseosten nimeämiseksi (GB/T 16474-2011)
Muodostuneen alumiini- ja alumiiniseosluokkien nimeämismenetelmä ottaa käyttöön neljän merkin järjestelmän: ensimmäinen, kolmas ja neljäs numero ovat arabialaisia numeroita, ja toinen numero on englanninkielinen pääoman kirjain; Ensimmäinen numero edustaa alumiini- ja alumiiniseosten ryhmää; Toinen numero tai kirjain edustaa alkuperäisen puhtaan alumiinin tai alumiiniseoksen modifiointia; Kaksi viimeistä numeroa osoittavat erilaisten alumiiniseosten tai alumiinin puhtauden samassa ryhmässä; Kansainvälisiin nelinumeroisiin järjestelmän luokkiin voidaan viitata suoraan. Esimerkiksi: 7A047075.

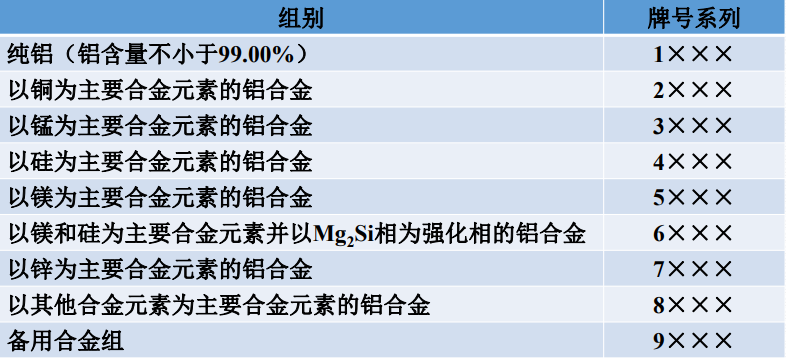

Muodostuneen alumiinin ja alumiiniseosten ryhmät
Tilokoodi epämuodostuneille alumiini- ja alumiiniseoksille (GB/T16475-2008)
Perustilan koodit muodonmuutosalumiini- ja alumiiniseosille: F (vapaa työtila), O (hehkutettu tila), H (työ kovettunut tila), W (liuoslämpökäsittelytila), T (lämpökäsittelytila).

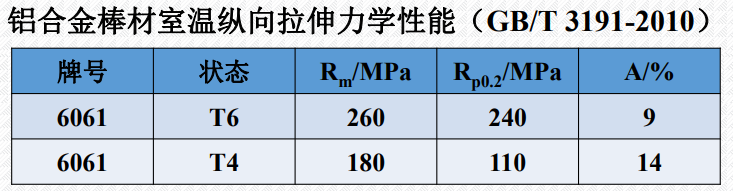

Alumiiniseosmateriaalien suorituskyky ja tila liittyvät suoraan
Epämuodostuneet alumiini- ja alumiiniseosluokat
Kiinassa käytetyt alumiiniseosluokat: LG1 、 LD10 ； Luokiteltu seosominaisuuksien ja sovellusten avulla: Teollisuus puhdas alumiini (L), teollisuuden korkeapuhdistusalumiini (LG), päällystetty alumiini (LB), Rust Proof -alumiini (LF), kova alumiini (LB) (LB) (LB) (LB), kova alumiini ( Ly), erittäin kova alumiini (LC), taottu alumiini (LD), erityinen alumiini (LT) jne.; Yleensä se voi vastata neljää merkkijärjestelmäluokkaa, joita löytyy GB/T 3190-2008.
Alumiiniseosmateriaalien kehitystila Kiinassa
Kiina on merkittävä alumiiniseosmateriaalien tuottaja ja kuluttaja; Alumiiniseosmateriaaleissa on laaja valikoima sovelluksia kuljetus-, meri-, ilmailu- ja muissa kentissä, etenkin joissain autojen, lentokoneiden, ilmailu-, alusten ja muiden kenttien kevyissä avainkomponenteissa. Alumiiniseosmateriaalit ovat korvaamattomia; Kiina on maa, jolla on suuri alumiinimateriaalien tuotanto ja laajamittainen tuotantolaitteet maailmassa; Tällä hetkellä suurin osa Kiinan alumiiniseosmateriaaleista kuuluu puolivälissä mataliin lopputuotteisiin, ja joitain tuotteita on silti ostettava korkealla hinnalla ulkomailta vanhentuneiden käsittelytasojen ja huonon tuotteiden vakauden kanssa.
Alumiiniseosmateriaalien kehitystavoitteet Kiinassa
Vuoden 2019 Kiinan tekniikan akatemian perusmateriaalien (ei -rautametallien) kehitysstrategiasta. Kiinan todellisen tilanteen ja alumiiniseoskentällä havaittujen pullonkaulojen perusteella Kiinan ei-rautametallien yhdistys ehdottaa seuraavaa puolivälin kehitystavoitetta: vuoteen 2030 mennessä korkean suorituskyvyn alumiiniseosmateriaalit saavuttavat kansainväliset standardit, joista jotkut saavuttavat kansainvälisen hyvän Materiaalien tasot ja kattavat mekaaniset ja prosessiominaisuudet täyttävät nykyaikaisten valmistusteollisuuden indikaattorien vaatimukset; Vuoteen 2035 mennessä alumiiniseosmateriaalit saavuttavat hyvän kansainvälisen tason, saavuttaen itsevaraisuuden ja valtaosan alumiiniseosmateriaalien viennin ja globaalin alumiiniseosteollisuuden kehityksen toteuttamisen.
Uusi edistyminen alumiiniseosmateriaaleissa Kiinassa
Suurten ja korkean suorituskyvyn alumiiniseosmateriaaleissa on kiireellinen kysyntä alavirran levityskentällä; Mikrorakenteen hienosäätö; Lisäämällä litiumia tai harvinaisia maametallit jne.; Jälkikäsittelytekniikan kautta: useita tarkkuusvalssauksia, suuria muodonmuutoksia jne.; Alumiinipohjaiset komposiittimateriaalit; Powder Metallurgy -alumiiniseos; Suihkutusmuodostus, hyytymismuodostus ja thiksotrooppinen muodostuminen.
9-sarjan korkean suorituskyvyn jauhemetallurgian alumiiniseos

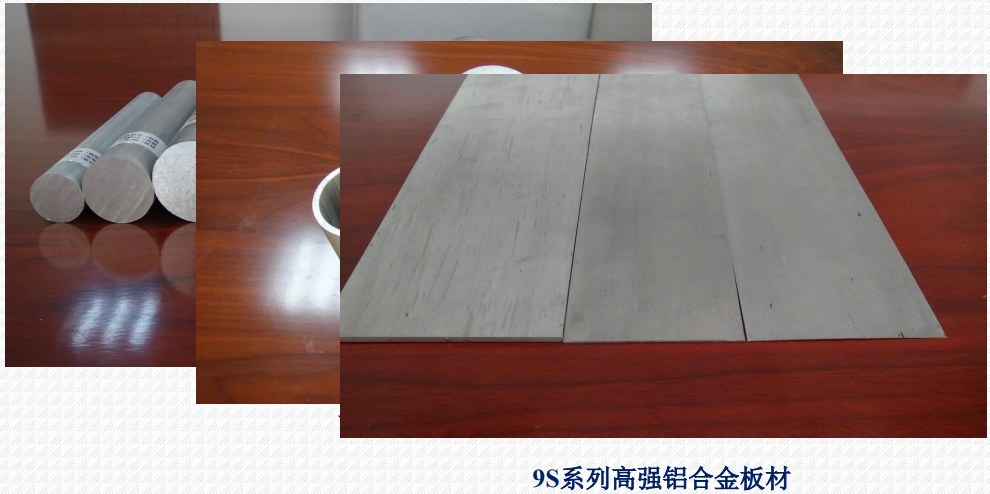

Changchunin soveltavan kemian instituutin, Kiinan tiedeakatemian, tutkimuksen ja kehityksen saavutukset, jotka ovat kestäneet yli 20 vuotta; Qingdao Zhongken inkubaatioprojekti Applied Chemical Technology Research Institute; Maailman teollistunut jauhemetallurgian alumiiniseosprojektit; Käyttämällä mekaanista seostamista+puoliksi kiinteää muodostumis-/jauhemetallurgian tuotantotekniikkaa, sarja erityisiä alumiiniseoksia, joilla on korkea lujuus (9s), korkea korroosionkestävyys (9c), korkea lämpötilan huoltokestävyys (9H), matala laajennus ja korkea kulumiskestävyys (9E 9e ) valmistetaan; Se täyttää aukon alumiiniseoksissa Kiinassa ja voi korvata tuodut 7075, 5083, CZ42 ja 4032 alumiiniseokset.

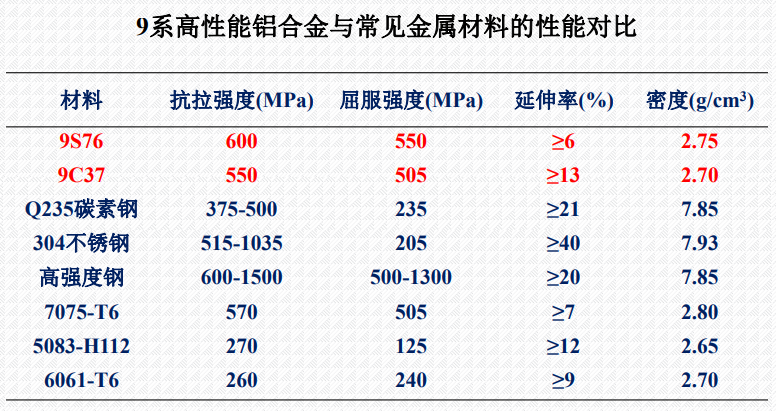

Omaisuus
Jauhemetallurgiamenetelmällä valmistetut erityisellä alumiiniseosmateriaaleilla on suuri lujuus, stabiili suorituskyky ja huomattavasti paremmat indikaattorit kuin perinteisillä alumiiniseoksilla, jotka on tuotettu teollistumisessa; Materiaalien mekaaniset suorituskykyindikaattorit kolmiulotteisessa suunnassa ovat periaatteessa samat.
Muovausmenetelmä
Erinomainen sintrausprosessi voi saavuttaa hyvän suorituskyvyn ilman ikääntymishoitoa, ja prosessi on yksinkertainen.
Hitsaussuorituskyky
9-sarjan alumiiniseosmateriaalin mikrovahvistusmekanismissa ei ole merkittävää lujuuden vähentymistä kitkahitsauksen nivelissä.
Alumiiniseoksen soveltamisen tutkiminen kodinkoneiden alalla
Keskustelu alumiiniseoksen soveltamisesta kodin laitteiden kentällä - ohutlevy
Alumiinilevyllä on parempi korroosionkestävyys kuin teräslevyllä; Tavallinen anodisointi voi parantaa estetiikkaa; Kova anodisoiva/mikrokaaren hapettuminen voi parantaa kulumiskestävyyttä ja turvallisuutta; Voidaan käyttää paneeleihin, rakenteellisiin levyihin, laatikoihin jne.; Tahrakestävä, auringonkestävä ja ei helposti naarmuuntunut.
Mahdollinen tekninen vaikeus: suurikokoisten levyjen pintakäsittelyn yhtenäisyys.
Keskustelu alumiiniseoksen soveltamisesta kodinkoneiden - profiilit ja putket
Alumiiniseosprofiilit voivat korvata teräksen ja niitä käytetään rakenteellisina tukiaineina kodinkoneissa; Lämmönvaihtoputkina voidaan käyttää ohuita seinämäisiä putkia ilmastointilaitteille/jääkaapeille, jotka korvaavat kupariputket; 9C1 * -sarjan alumiiniseos, yli 99% alumiinikoostumuksella; Vetolujuus saavuttaa yli 300 MPa, ja lämmönjohtavuus on 210 W/M • K ±; Korroosionkestävyys ja hyvä kylmäaineen juoksevuus.
Keskustelu alumiiniseoksen soveltamisesta kodinkoneiden - varaosat
Vaihda seoskupari tuottaaksesi jääkaappi-/ilmastointilaittimet, suorat liittimet jne.; ρ (9s) = 2,80 ， ρ (9c) = 2,70 ， ρ (H62) = 8,93 ， ρ (T2 、 T3) = 7,83 ； Korvaa teräksen tuottamalla pultteja ja muttereita; Estää kuoren sähkökemiallinen korroosio; Paranna sähkölaitteiden kattavaa suorituskykyä.
Keskustelu alumiiniseoksen soveltamisesta kodinkoneiden - vedenlämmittimen sisäsäiliöön

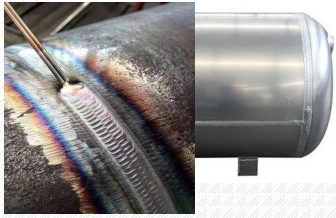

Tällä hetkellä käytetään teräslevyn taivutus-, hitsaus- ja emalointiprosesseja, mikä johtaa epätasaisiin hitsauksiin, jotka ovat alttiita korroosiolle ja vuotoille, jotka vaikuttavat niiden käyttöikäyn.
Ehdotus: Korvaa alumiiniseos -sisävuorella.
Vaihtoehto 1: Suulakepuristusputki+kitkahitsaus+mikron kaaren hapettuminen, vaihtoehto 2: alumiinilevyn taivutus+kitkahitsaus+mikrokaaren hapettuminen.
Kitkahitsauksella on sileä hitsauma ja hyvä luotettavuus; Mikrokaaren hapettumisen jälkeen sisävuoren pinta on päällystetty alumiinioksidikeraamisella kerroksella, joka on turvallinen ja myrkytön.

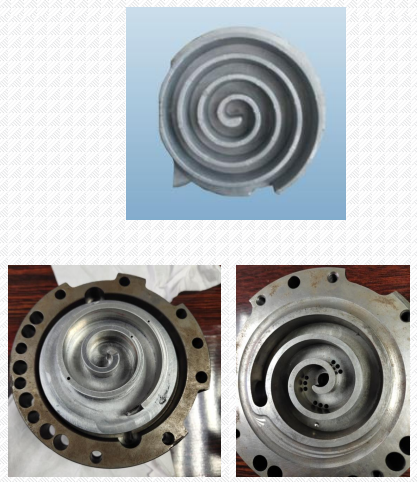

Keskustelu alumiiniseoksen soveltamisesta Home Appliance Field - Vortex -levy
Uudet energiaajoneuvojen ilmastointilaitteet käyttävät laajasti vierityskompressoreita, jotka ovat kooltaan pieniä ja joilla on korkea työtehokkuus; Alumiiniseos -pyörrelevyt ovat kevyitä, niissä on alhainen värähtely ja pieni melu; Tietty kotitalouksien ilmastointilaitteiden ulkomainen tuotemerkki käyttää pyörrekompressoria, jolla on alumiiniseos dynaaminen levy, saavuttaen energiatehokkuussuhteen 3,6.
perinteinen menetelmä
Matalapaineen valu; Nestemäinen taonta; Kuuma taonta; Takapaineen muovaus; 4032 alumiiniseos; Huoneenlämpöinen vetolujuus 360mPa, kovuus 110 hevosvoimaa.
Uusia materiaaleja ja uusia prosesseja
Jauheen tarkkuus muodostettava tekniikka; Takattujen tuotteiden mitat ovat samanlaisia kuin valmiiden osien; Voi saavuttaa vähäisen leikkauksen; Taonta on hyvä lujuus ja korkea lämpötilankestävyys. 9e -sarjan alumiiniseos: huoneenlämpöinen vetolujuus 450mPa, kovuus 135HB; Vetolujuus 350 ℃ 180MPa; Suurin lämpökestävä lämpötila voi saavuttaa 450 ℃.
Alumiiniseossovelluksen tutkiminen kodin laitteessa - rumpupesukoneen sisäinen ämpäri
Tällä hetkellä rumpupesukoneiden sisäkauha on pääosin valmistettu ruostumattomasta teräksestä; Vaihda ruostumattomasta teräksestä korkealla ja korroosionkestävällä alumiiniseoksella; Voi vähentää painoa yli 50%; Teoreettisesti se voi parantaa tehokkuutta ja vähentää melua.

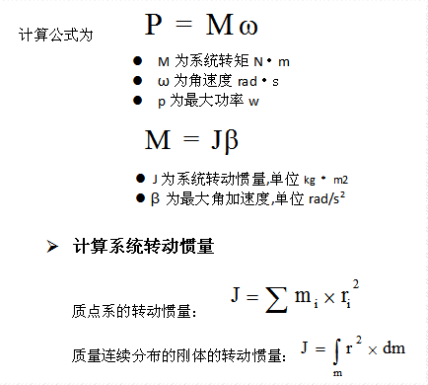

Pesukoneen ei-kuormitusvirta
