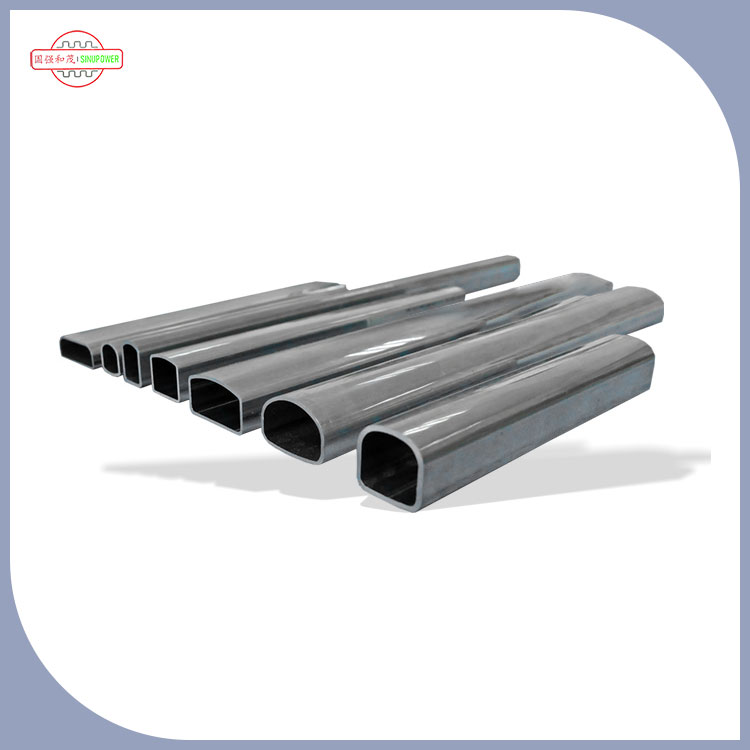

Pääputken pääputki (jota yleisesti kutsutaan yleisesti myös "rinnakkaisvirtauksen lauhduttimen" jakoputkeksi "tai" pääputkeksi ") on yksi sen ytimen rakenteellisista komponenteista, jotka määrittelevät suoraan lauhduttimen lämmönsiirtotehokkuuden, järjestelmän stabiilisuuden ja toiminnan luotettavuuden. Sen roolia voidaan laajentaa neljästä ytimen ulottuvuudesta: keskitason jakauma/keräys, rakenteellinen tuki, painease ja lämmönvaihtotuki seuraavasti:
1 、Ydintoiminto: Allokoon ja kerää kylmäaineet tarkasti lämmönvaihtotehokkuuden varmistamiseksi
Tämä on esimiehen tärkein rooli. Rinnakkaisvirtauksen lauhduttimen ydinlämmönvaihtoyksikkö on "pääputki+litteä putki+evät", missä pääputki on jaettu sisääntulon pääputkeen ja poistoputkeen, jotka toimivat yhdessä tehokkaan kylmäaineen virtauksen saavuttamiseksi:
Sisäänkäynnin valvoja: Levitä tasaisesti kylmäaine
Kompressorista purettu korkean lämpötilan ja korkeapaineinen kaasumainen kylmäaine kulkee ensin sisääntulon pääputkeen. Valvoja jakaa kylmäaineen tasaisesti kymmeniin yhdensuuntaisiin tasaisiin putkiin "ohjausreikien" tai "ohjausrakenteiden" kautta sisäisesti (litteät putket ovat kylmäaineen pääkanavia lämmön vaihtamiseen ilman kanssa).
Jos jakauma on epätasaista, jotkut litteät putket voivat tulla "lämmön tyydyttyneiksi" liiallisen kylmäaineen vuoksi, kun taas toisista voi tulla "tyhjiä putkia" riittämättömän kylmäaineen vuoksi, vähentäen suoraan lauhduttimen lämmönsiirtotehokkuutta ja jopa aiheuttaen järjestelmän korkean paineen hälytyksen.
Vientivalvoja: Kerää ja ohjaa kylmäainetta
Kun lämmönvaihto on suoritettu ulkoisella kylmäilmalla tasaisessa putkessa, kylmäaine tiivistyy "kaasumaisesta" tilasta "kaasu-neste-seokseen" tai "nestemäiseen" tilaan ja virtaa sitten pääpisteputkeen. Ohjaaja kerää kaikki kylmäaineen litteissä putkissa ja lähettää sen kuristuslaitteeseen (kuten laajennusventtiili) poistoaukkoputken läpi jäähdytysjakson seuraavan vaiheen loppuun saattamiseksi.
Vientivalvoja käyttää myös "nestemäistä kertymisrakennetta" (kuten pohjauran) varmistaakseen, että nestemäinen kylmäaine virtaa ensin ulos ja vähentää kaasumaisen kylmäaineen pääsyä kuristuslaitteeseen (kuristustehokkuuden vähentymisen välttämiseksi).
2 、Rakenteellinen tuki: Kiinteä lämmönvaihtoyksikkö yleisen vakauden varmistamiseksi
Pääputken on kiinnitettävä rinnakkaisen virtauslauhduttimen litteät putket ja evät, jotta ne muodostavat jäykän kokonaisuuden:
Esimiehet käyttävät yleensä erittäin lujaa alumiiniseosmateriaalia (kevyt, hyvä lämmönjohtavuus), joka on tiiviisti kytketty litteisiin putkiin "mekaanisen laajennuksen" tai "Brazing" -prosessien kautta. Se ei vain kestä kylmäaineen korkeaa painetta (yleensä 1,5-3,0 MPa), vaan myös vastustaa ulkoisia iskuja, kuten ajoneuvojen ajamista ja laitteiden tärinää.
Jos kiinteää esimiestä ei ole, kymmeniä ohuita litteitä putkia rikkoutuvat epätasaisen stressin vuoksi aiheuttaen kylmäaineen vuotamisen ja vahingoittaen lauhduttimen suoraan.
3 、Painetasapaino: Puskurin kylmäaineiden vaihtelut järjestelmän turvallisuuden suojaamiseksi
Jäähdytysjärjestelmän toiminnan aikana kylmäaineen paine voi vaihdella työolojen, kuten kompressorin aloituspysähdyksen ja ympäristön lämpötilan muutoksista. Pääputki voi puskuroida paineen seuraavien menetelmien avulla:
Tilavuuspuskuri: Pääputkessa on tietty tilavuus, joka voi väliaikaisesti mahtua äkillisen paineen nousun aiheuttamaan "ylimääräiseen" kylmäaineen, välttäen järjestelmän painetta välittömästi ylittämästä turvallisuuskynnyksen (esimerkiksi kun kompressorin purkauspaine on liian korkea, pääputki voi lievittää korkean paineputken vaikutuksia litteään putkeen).
Kaasun nesteen erotteluapu: Poistoaukon pääputkessa kaasumainen kylmäaine kertyy pääputken yläosaan pienen tiheyden vuoksi, kun taas nestemäinen kylmäaine tallettaa alaosaan suuren tiheyden vuoksi. Pääputken "ylempi ja alempi kerros" rakenne voi auttaa kaasun ja nesteen erottamisessa vähentämällä "nestemäisen vasaran" riskiä (jos nestemäinen kylmäaine tulee suoraan kompressoriin, se vahingoittaa kompressorille).
4 、Lämmönvaihtotuki: Vähentää paikallista lämpövastusta ja parantaa lämmönsiirton yleistä tehokkuutta
Vaikka esimies ei ole tärkein lämmönvaihtokomponentti, ne voivat auttaa lämmönvaihtoa materiaalin ja rakennesuunnittelun kautta:
Materiaalin lämmönjohtavuus: Pääputkessa käytetyn alumiiniseoksen lämmönjohtavuus on noin 200 W/(M · K), mikä on paljon korkeampi kuin tavallisen teräsmateriaalin. Se voi edelleen hajottaa litteän putken siirtämän lämmön ilmaan vähentäen paikallista lämmön kertymistä (esimerkiksi kun lämpötila lähellä tuloaukkoa on korkea, pääputki voi auttaa lämmön hajoamisessa välttääkseen halkeilun litteän putken ja pääputken välisessä liitossa).
Rakenteellinen optimointi: Jotkut pääputkien ulkoseinistä suunniteltu on "mikrohuolla" tai "uria" kosketusalueen lisäämiseksi ilman kanssa, mikä parantaa epäsuorasti lämmön hajoamistehokkuutta (etenkin kompakteissa tiloissa, kuten ajoneuvojen ilmastointi, tämä muotoilu voi kompensoida riittämättömän lämmönvaihtoalueen ongelmaa).
