Abstrakti
Kun lauhdutin ei toimi kunnolla, oireet näyttävät tutuilta: korkeampi energianotto, epävakaat ulostulolämpötilat, tiheä puhdistus, ennenaikaiset vuodot ja sellainen tärinäääni, joka ilmaantuu aina pahimpaan mahdolliseen aikaan. AD-tyypin pyöreä lauhdutinputkivalitaan usein kompakteihin lauhduttimiin, koska se auttaa tasapainottamaan kolmea kilpailevaa tarvetta: lämmönsiirtopinnan käyttö, virtauksen vakaus ja mekaaninen kestävyys rajoitetulla jalanjäljellä. Tässä artikkelissa kerron, mikä tyypillisesti menee pieleen reaalimaailman lauhduttimissa, mitä "D-tyyppi + pyöreä" -suunnittelu yleensä tarkoittaa, mitä määritellä välttääksesi hankintavirheet ja kuinka ajatella kestävyyttä (korroosiota, likaantumista, tärinää) ennen kuin putki koskaan saavuttaa myymäläsi lattian.
Sisällysluettelo
- Yleiskuvaus yhdellä silmäyksellä
- Mitä ongelmia ostajat yrittävät ratkaista?

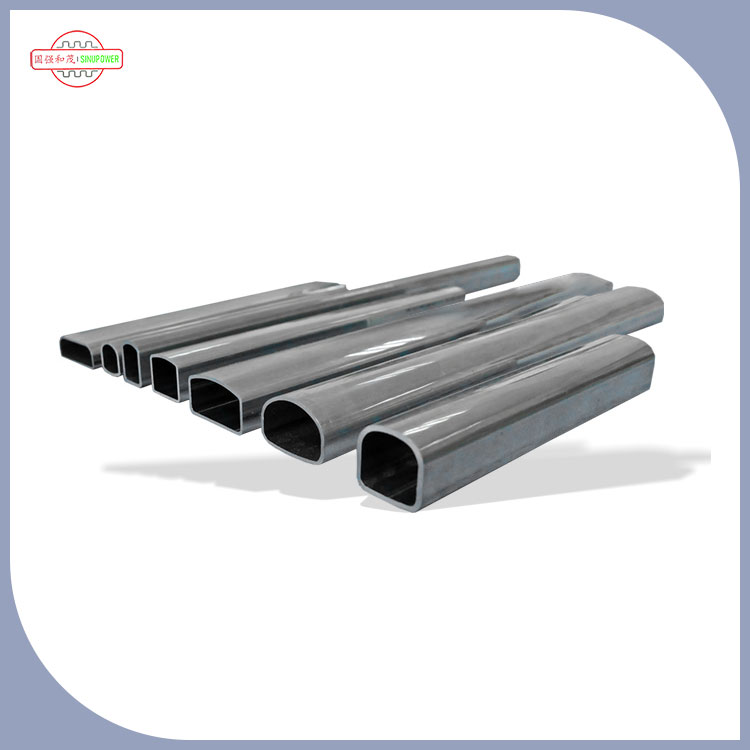

- Mikä on D-tyypin pyöreä lauhdutinputki käytännössä?
- Mihin se sopii parhaiten lauhdutinjärjestelmiin?
- Mitä määritetään, jotta suorituskyky vastaa piirustusta
- Miten ajatella korroosiota, likaantumista ja tärinää
- Toimittajakysymykset, jotka estävät kalliita korjauksia
- Valinta- ja vianmääritystaulukko
- FAQ
- Päättäviä ajatuksia
Yleiskuvaus yhdellä silmäyksellä
- Ensimmäinen:tunnistaa kipukohta (tila, painehäviö, tärinä, korroosio, likaantyminen tai kokoonpanon tuotto).
- Sitten:varmista, mitä "D-tyyppi" tarkoittaa rakennelmassasi (profiili, päätymuoto, putkien välinen liitäntä tai pakkausgeometria).
- Seuraavaksi:lukitse tekniset tiedot, jotka ohjaavat todellisia tuloksia (mitat, toleranssi, seos/materiaali, puhtaus, testimenetelmä).
- Lopuksi:yhdy toimittajaan, joka voi todistaa johdonmukaisuuden tarkastustietueiden ja prosessinvalvontatoimien avulla – ei vain luettelosivulla.
Mitä ongelmia ostajat yrittävät ratkaista?
Useimmat ihmiset eivät mene ostoksille aD-tyypin pyöreä lauhdutinputkikoska se kuulostaa siistiltä. He tekevät sen, koska jokin sattuu – yleensä hinta, käyttöaika tai molemmat. Tässä ovat kipukohdat, joita näen useimmiten, kun tiimit arvioivat putkivaihtoehtoja lauhduttimen käyttöön:
- Tila on tiukka:kelan pinta-ala on rajoitettu, mutta kapasiteettitavoitteet pysyvät samoina.
- Paine putoaa ylöspäin:pumput/tuulettimet työskentelevät kovemmin ja virrankulutus kasvaa.
- Likaantuminen ja hilseily:suorituskyky näyttää hyvältä käyttöönoton aikana, sitten heikkenee viikkojen tai kuukausien kuluttua.
- Tärinäväsymys:putkituet ovat "riittävän hyviä", kunnes resonanssi ilmaantuu tietyillä kuormituksilla.
- Korroosio yllättää:sekametallijärjestelmät, vesikemian muutokset tai rannikkoympäristöt lyhentävät elinikää.
- Kokoonpanon tuottoongelmat:pienikokoinen ajautuminen aiheuttaa juotos-/hitsausvirheitä, vuotoja tai korjauksia.
- Läpimenoajan volatiliteetti:tarvitset ennustettavan tarjonnan ja toistettavan laadun, et täydelliseltä näyttävää yksittäistä erää.
Paras putkivalinta on se, joka pienentää riskiprofiiliasitodellisille käyttöolosuhteillesi. Siksi meidän pitäisi puhua siitä, mitä "D-tyyppi" yleensä tarkoittaa, ennen kuin puhumme "paremmasta lämmönsiirrosta".
Mikä on D-tyypin pyöreä lauhdutinputki käytännössä?
Nimeäminen voi olla hämmentävää, koska "D-tyyppiä" käytetään eri toimialoilla. Monissa lauhdutinrakenteissa "D-tyyppi" merkitsee usein geometriaa tai liitäntävalintaa, jonka tarkoituksena on parantaa tiivistyksen, kosketuksen tai kokoonpanon vakautta pitäen samalla virtauskäyttäytymisen lähempänä pyöreältä kanavalta odotettavissa olevaa.
Käytännön määritelmäni: A D-tyypin pyöreä lauhdutinputkion tyypillisesti suunniteltu pitämään nesteen virtauksen tasaisena (pyöreiden virtausreittien keskeinen etu) samalla kun se ottaa käyttöön hallitun litteän tai indeksoidun ominaisuuden ("D"-tarkoitus), joka auttaa sijoittelussa, välissä, putkien välisessä liittämisessä tai kosketusalueen hyödyntämisessä – erityisesti kompakteissa keloissa.
Miksi sillä on väliä? Koska monet lauhduttimien "suorituskykyongelmat" eivät johdu lämmönsiirtoteoriasta - ne johtuvat valmistusvaihteluista ja kenttäolosuhteista. Putki, joka on helpompi sijoittaa, helpompi liittää ja vähemmän herkkä pienelle mittojen pinoamiselle, voi olla arvokkaampi kuin pieni teoreettinen tehokkuushyöty.
Jos arvioit tätä putkityyppiä, älä vain kysy "Onko se pyöreä?" Kysyä:Mikä osa rakennelmastani tulee vakaammaksi tai toistettavimmaksi D-tyypin suunnittelutarkoituksen vuoksi?
Mihin se sopii parhaiten lauhdutinjärjestelmiin?
Teollisuuden ja LVI-järjestelmien lauhdutinsovelluksissa putken valinta on yleensä tasapainotus lämmönsiirtoalueen, virtauksen jakautumisen ja mekaanisen kimmoisuuden välillä. AD-tyypin pyöreä lauhdutinputkivalitaan usein, kun:
- Tarvitset kompaktisuutta:tiukempi kelapakkaus tai ennakoitavampi putken kohdistus auttavat saavuttamaan kapasiteettitavoitteet samassa kirjekuoressa.
- Haluat vakaan virtauskäyttäytymisen:pyöreät virtausreitit voivat auttaa minimoimaan äkilliset painerangaistukset verrattuna aggressiivisempaan muotoisiin kanaviin.
- Liittymisprosessisi vaatii toistettavuutta:yhtenäinen profiiliominaisuus voi vähentää kokoonpanon vaihtelua.
- Käyttöolosuhteet vaihtelevat:tärinä, lämpötilan vaihtelut ja ajoittaiset kuormitukset palkitsevat mekaanisesti vakaan geometrian.
Vielä yksi todellisuuden tarkistus: jos lauhduttimesi toimii epäjohdonmukaisella jakautumisella (kuumat kohdat, epätasaiset ulostulolämpötilat), voit menettää paljon enemmän suorituskykyä huonosta jakautumisesta kuin koskaan hyötyisit "optimoidusta" putken muodosta. Käsittele siis putken valintaa osana järjestelmää: päät, tuet, lamellikosketus, liitoslaatu ja puhdistusstrategia.
Mitä määritetään, jotta suorituskyky vastaa piirustusta
Tässä on ansa, jonka olen nähnyt liian monta kertaa: piirustus on "täydellinen", mutta se ei hallitse niitä yksityiskohtia, jotka itse asiassa määräävät vuotoriskin, painehäviön ja kokoonpanon tuoton. Jos haluat aD-tyypin pyöreä lauhdutinputkikäyttäytyä johdonmukaisesti erästä toiseen, nämä ovat ne erittelykohteet, jotka kannattavat.
Lukittavat perustiedot
- Ulkohalkaisija ja seinämän paksuus:sisältää toleranssin ja mittausmenetelmän.
- Pituus ja leikkauslaatu:purserajat, suorakulmaisuus ja pääteolosuhteet.
- Materiaali/seos:sopii korroosioympäristöön ja liitosprosessiin.
- Pinnan kunto ja puhtaus:ohjausöljyt, lastut, pöly; määrittele hyväksyttävät pintavirheet.
- Paine/vuototesti:määritä testipaine, väliaine (ilma/vesi), pitoaika ja hyväksymiskriteerit.
- Mittojen stabiilisuus muodostamisen/liitoksen jälkeen:jos putket ovat valmiiksi muotoiltuja tai viimeisteltyjä, määritä prosessin jälkeiset tarkastukset.
Jos hankit kansainvälisesti, on myös järkevää määrittääpakkaus ja käsittelyvaatimukset. Lauhdutinputket voivat vaurioitua näennäisesti vähäisillä iskuilla: kolhuilla, ovalisaatiolla, naarmuuntuneilla pinnoilla ja kontaminaatiolla. Nämä viat eivät välttämättä tule näkyviin ennen liittämistä tai painetestausta – kun uudelleentyöstö on paljon kalliimpaa.
Miten ajatella korroosiota, likaantumista ja tärinää
"Kestävä" ei ole yksittäinen ominaisuus. Lauhdutinputkien kestävyys on yleensä tuotekemia(korroosionkestävyys),fysiikka(värinä ja väsymys) jatoiminnot(likaantuminen ja puhdistus). Näin erittelisin sen päätettäessä, onko aD-tyypin pyöreä lauhdutinputkion oikea liike.
Korroosio
- Veden kemialla on merkitystä:kloriditaso, pH, liuennut happi ja biosidiohjelmat muuttavat korroosiokäyttäytymistä.
- Sekametallijärjestelmät:galvaaniset parit voivat hiljaa kiihdyttää vaurioita, jos niitä ei eristetty tai käsitellä.
- Pinnan suojaus:pinnoitteet tai päällystysstrategiat voivat auttaa, mutta vain jos puhdistusmenetelmäsi ei poista niitä.
Likaantumista ja hilseilyä
- Odotettavissa suorituskyvyn heikkeneminen:rakenna puhdistusmahdollisuus ja valitse putken tekniset tiedot, jotka kestävät puhdistusmenetelmäsi.
- Nopeuden kompromissi:suurempi nopeus voi vähentää kerrostumia, mutta voi lisätä eroosiota tai pumppausenergiaa.
- Huoltotodellisuus:jos tiimisi voi siivota vain kahdesti vuodessa, valitse malli, joka pysyy vakaana siivousten välillä.
Tärinä ja väsymys
- Tukistrategia:putken geometria voi auttaa, mutta tuet ja välit määräävät usein lopullisen väsymisiän.
- Lämpöpyöräily:toistuva laajeneminen/supistuminen voi löystyä, jos toleranssit poikkeavat.
- Resonanssiriski:Jos laitteessasi on tunnettuja värähtelyalueita, tarkista putken/tuen luonnolliset taajuudet ajoissa.
Jos ostat käyttöaikaa, pyydä todisteita johdonmukaisuudesta. Esimerkiksi,Sinupower Heat Transfer Tubes Changshu Ltd., kuten monet tämän luokan vakavat valmistajat, asettaa tämän putkityypin luotettavan lämmönsiirtopalvelun ja vakaan virtauskäyttäytymisen ympärille – sinun tehtäväsi on tehdä näistä väitteistä "todellisia" sitomalla ne mitattavissa oleviin hyväksymiskriteereihin osto- ja tarkastussuunnitelmassasi.
Toimittajakysymykset, jotka estävät kalliita korjauksia
Jos minun pitäisi valita yksi ajattelutapamuutos ostajille, se on tämä: älä vain arvioi putkea – arvioikäsitelläjoka tekee putken. Kun hankit aD-tyypin pyöreä lauhdutinputki, nämä kysymykset ovat niitä, jotka altistavat riskin varhaisessa vaiheessa:
- Kuinka hallitset erien välistä ulottuvuuden ajautumista?Kysy, mitä mitataan, kuinka usein ja mitä tapahtuu, kun se ylittää vaatimukset.
- Mitä "puhdas" tarkoittaa tehtaallanne?Kysy lastunpoistosta, öljynvalvonnasta ja pakkaamisesta lopputarkastuksen jälkeen.
- Mikä testi on vakio ja mikä valinnainen?Painetesti, pyörrevirta (jos mahdollista), visuaalinen luokittelu, kovuustarkistukset – tee siitä selkeä.
- Voitko toimittaa lähetysten yhteydessä tarkastuspöytäkirjoja?Jos vastaus on epämääräinen, pidä sitä signaalina.
- Miten vältät käsittelyvauriot kuljetuksen aikana?Kolhut ja naarmut voivat muuttua vuotoiksi ja romuiksi.
- Mikä on muutoksenhallintakäytäntösi?Materiaalin lähteen muutoksista tai työkalujen muutoksista tulee ilmoittaa ennen lähetyksen saapumista.
Hyvät toimittajat eivät loukkaannu näistä kysymyksistä. He saavat helpotuksesta, että olet tosissasi – koska vakavat asiakkaat vähentävät väärinkäsityksiä ja hätäpalojen sammuttamista.
Valinta- ja vianmääritystaulukko
Käytä tätä taulukkoa nopeana "ostajan karttana" löytääksesi yleiset lauhdutinongelmat sen kanssa, mitä sinun tulee määrittää tai tarkistaa valitessasiD-tyypin pyöreä lauhdutinputki.
| Ostajan kipupiste | Mistä se yleensä johtuu | Mitä määritellä / tarkistaa | Mitä pitää varoa |
|---|---|---|---|
| Kapasiteetti laskee ajan myötä | Likaantumista, hilseilyä, huono pääsy siivoukseen | Puhdistusmenetelmien yhteensopivuus; pinnan kunto; huoltovälioletukset | Aggressiivinen puhdistus voi vahingoittaa pinnoitteita tai liitoksia |
| Korkea paineen lasku | Virtausrajoitus, epäjakauma, karkeat sisäpinnat | Virtausreitin tarkoitus; mittatoleranssi; sisäinen puhtaus | "Pienistä" toleranssimuutoksista voi tulla suuria järjestelmärangaistuksia |
| Vuotohäiriöt liittymisen jälkeen | Loppu laatuongelmat, saastuminen, yhteensopimattomuus otsikkoliittymän kanssa | Leikkaa neliömäisyys/purseusrajat; puhtausstandardi; vuototestisuunnitelma | Likaantuminen piiloutuu usein viimeiseen painekokeeseen asti |
| Tärinämelu / väsymishalkeamia | Tukee etäisyyttä, resonanssia, lämpökiertojännitystä | Tukistrategia; materiaalin valinta; mittastabiilius muodostuksen jälkeen | Älä pidä putken geometriaa oikeiden tukien korvikkeena |
| Korroosio ja varhainen vaihto | Vesikemia, sekametallit, ympäristöaltistus | Materiaalin/seoksen valinta; eristysstrategia; korroosiovara | "Yksi koko sopii kaikille" materiaalivalinnat harvoin selviävät ankarista kohteista |
| Matala kokoonpanon tuotto | Erän epäjohdonmukaisuus, käsittelyvauriot, epäselvät hyväksymiskriteerit | Tarkastuspöytäkirjat; pakkaus; vikojen rajat; muutoksenhallinnan odotukset | Kunnostuskustannukset ylittävät usein putken hintaerot |
FAQ
Onko D-tyypin pyöreä lauhdutinputki vain yhdelle toimialalle?
Ei välttämättä. Sama putkikonsepti voi näkyä missä tahansa kompakteissa lauhduttimissa ja vakaassa liitosaineessa. Mitä muutoksia on spesifikaatiossa: materiaalin, toleranssin ja testauksen tulee vastata käyttöolosuhteitasi (lämpötila, nestekemia, tärinäprofiili, puhdistusmenetelmä).
Mitä minun pitäisi priorisoida ensin: lämmönsiirto vai luotettavuus?
Useimmissa todellisissa asennuksissa luotettavuus voittaa. Hieman "vähemmän optimaalinen" putki, joka ylläpitää suorituskykyä kuukausia ennakoitavissa olevalla puhdistuksella ja vähemmän vuotoja, tuottaa usein parempia kokonaiskustannuksia kuin rakenne, joka alkaa vahvasti, mutta hajoaa nopeasti tai vaikeuttaa kokoamista.
Kuinka voin välttää väärän "D-tyypin" tulkinnan tilaamisen?
Käsittele "D-tyyppiä" lippuna geometrian ja käyttöliittymän yksityiskohtien selventämiseksi. Vahvista poikkileikkauksen tarkoitus, pääteolosuhteet ja se, miten putki sopii päihin ja tukiin. Lisää luonnoksia, toleransseja ja tarkastuspisteitä ostoasiakirjoihin, jotta ei ole epäselvyyttä.
Tarvitsenko erityisiä laatutarkastuksia näille putkille?
Jos lauhdutin on kriittinen, kyllä. Määritä vähintään mittatarkastukset, puhtausvaatimukset ja vuoto-/painetestimenetelmä. Suuremman riskin järjestelmissä vaaditaan erätarkastuspöytäkirjat ja selkeät vikarajat (lommot, naarmut, soikeat, purseet).
Mikä on nopein tapa vähentää vuotoriskiä?
Lukitse loppulaatu, puhtaus ja käsittely/pakkaus. Monet vuodot alkavat pieninä ongelmina – purseet, kontaminaatio tai käsittelylommot – jotka paljastuvat vasta liitosten tai myöhäisen paineen testauksen aikana.
Päättäviä ajatuksia
A D-tyypin pyöreä lauhdutinputkivoi olla fiksu vastaus, kun taistelet tilanrajoituksia, painehäviön virumista tai kokoonpanon tuotto-ongelmia vastaan – varsinkin kun tiimisi tarvitsee putken, joka käyttäytyy ennustettavasti todellisessa käyttörasituksessa. Tärkeintä on ostaaoikeinversio "D-type" lauhdutinarkkitehtuurillesi ja varmuuskopioi se sitten teknisillä ja tarkastussäännöillä, jotka pitävät suorituskyvyn yhtenäisenä eri lähetysten välillä.
Jos suunnittelet uuden lauhduttimen rakentamista tai putkien vaihtamista olemassa olevaan järjestelmään,Sinupower Heat Transfer Tubes Changshu Ltd.voi tukea sinua lauhdutinhuoltoon räätälöidyn tuotevaihtoehdon ja valmistusosaamisen kanssa. Jaa käyttöolosuhteet, tavoitekapasiteetti ja avainmitat, niin autamme sinua rajaamaan rajoitteisiisi sopivan putken spesifikaation. Oletko valmis siirtymään eteenpäin?Ota yhteyttä keskustellaksesi projektistasi ja saada tarjous, joka vastaa todellisia vaatimuksiasi.
