Miksi litteät soikeat putket ovat älykäs päivitys kompaktiin ja tehokkaaseen jäähdytykseen?

Jos olet koskaan yrittänyt saavuttaa tiukemman lämmönestotavoitteen kasvattamatta jäähdyttimen ytimen paksuutta (tai tuoteluettelon hintaa), olet luultavasti törmännyt samoihin päänsäryihin: liian vähän pinta-alaa, liian paljon painehäviötä, epäjohdonmukaiset putken mitat, eväliitosongelmat juottamisen jälkeen ja painajaisskenaario – vuotojen aiheuttamat kenttävirheet. Litteät soikeat putketvalitaan usein ratkaisemaan juuri nämä rajoitukset, mutta vain silloin, kun geometria, valmistusmenetelmä ja laadunvalvonta vastaavat sovellusta.

Abstrakti

Sisällysluettelo

Outline

1. Kipukohdat:
   • Termiset pullonkaulat ahtaissa tiloissa
   • Painehäviö vs virtauskohteen ristiriidat
   • Vuodot, juotosvirheet ja epäjohdonmukaiset mitat
2. Geometria:
   • Pinta-alueen ja evien kosketusten parannuksia
   • Pakkausedut ohuissa ytimissä
   • Kompromissit: sauman eheys, puhtaus ja toleranssin hallinta
3. Erittely:
   • Pakolliset piirustustekstit
   • Materiaali- ja korroosiovalinnat
   • Testausvaatimukset, jotka vähentävät kenttävirheitä
4. Toteutus:
   • QC-tarkastuspisteet ja hyväksymiskriteerit
   • Vikatilataulukko perussyyn määrittelylle
   • RFQ-tarkistuslista lyhentääksesi näytteenottoaikaa

Ostajan kipupisteet litteät soikeat putket osoite

Useimmat patteriputkien hankinta- ja suunnitteluongelmat eivät ole "mysteereitä" - ne ovat ennustettavissa olevia törmäyksiä suorituskykytavoitteet ja pakkausrajat.Litteät soikeat putketnäkyvät listalla, kun ostajat sitä tarvitsevat ratkaise yksi (tai useampi) näistä kipupisteistä:

• Ei tarpeeksi lämmönsiirtoa käytettävissä olevassa ydinpaksuudessa:tarvitset tehokkaampaa pintavuorovaikutusta ripojen kanssa tekemättä jäähdyttimestä syvempää.
• Virtaustavoitteet paineen laskua vastaan:parantunut lämpöteho ei tarkoita mitään, jos pumppu ei pysty ylläpitämään vaadittua virtausta.
• Painonpudotus:erityisesti auto- ja liikkumisjärjestelmissä, joissa jokainen gramma kyseenalaistetaan.
• Vuotoriski ja takuualtistus:sauman laatu, juotosyhteensopivuus ja puhtaus voivat tehdä tai rikkoa luotettavuuden.
• Valmistuksen tuottoongelmat:mittojen vaihtelu aiheuttaa evien epäsovitusta, juotostyhjiä ja romun piikkejä.
• Korroosio- ja sekametallikokoonpanot:galvaaniset parit ja huono pinnan esikäsittely nopeuttavat vikoja ankarissa ympäristöissä.

Käytännön takeet:Litteät soikeat putketvoivat olla vahva ratkaisu, mutta ne eivät "korjaa automaattisesti" laatua tai järjestelmän suunnittelu. He palkitsevat hyvästä määrittelystä ja rankaisevat epämääräisistä ostoista.

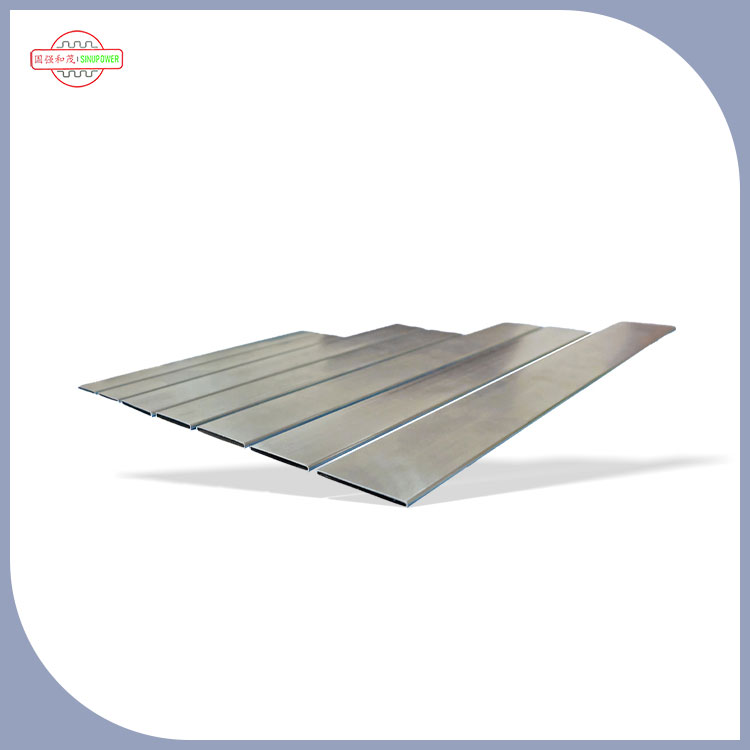

Mikä muuttuu, kun putkesta tulee "litteä soikea"

"Litteä soikea" profiili ei ole vain kosmeettinen - se muuttaa putken liitäntää evien kanssa, kuinka ilma virtaa ytimen läpi, ja kuinka lämpö siirtyy jäähdytysnesteestä ulkoympäristöön.

• Tehokkaampi evien kosketusalue:litteämmät sivut antavat yleensä johdonmukaisemman sidosalueen kuin pyöreä putki, mikä voi auttaa lämpöpolkuja, kun räpylä on sovitettu oikein.
• Parempi pakkaus ohuissa ytimissä:profiili voi auttaa suunnittelijoita sovittamaan useampia putkirivejä tai optimoimaan evien nousun kasvattamatta kokoonpanoa.
• Mahdollisuus parantaa ilmapuolen suorituskykyä:Ilmapuolen lämmönsiirtoa voidaan parantaa evän geometriasta ja säleikköstä riippuen samalla kun säilytetään hallittavissa oleva ilmavirran vastus.
• Lisää herkkyyttä toleranssille ja sauman eheydelle:hyödyt katoavat nopeasti, jos seinämän paksuus tai sauman laatu vaihtelee erien välillä.

Kuinka määrittää litteät soikeat putket ilman kallista edestakaisin käyntiä

Jos tarjouksessasi lukee "litteä soikea putki patteriin", saat kymmenen lainausta ja yksitoista tulkintaa. Nopein tapa leikata riskinä on määrittää, mikä todella ohjaa suorituskykyä ja luotettavuutta.

Teknisten tietojen tarkistuslista, jonka voit liittää tarjouspyyntöön

• Putkiprofiilin mitat:pääakseli, sivuakseli ja kulman säde (liitä piirustus tai poikkileikkauspiirros).
• Seinän paksuus ja toleranssi:sisältää tavoitepaksuuden ja hyväksyttävän vaihtelun.
• Pituus, leikkaustoleranssi ja lopputila:purseen hallinta, pään suorakulmaisuus ja käsittelyvaatimukset.
• Materiaali ja luonne:määritä alumiiniseosperhe tai vaadittavat ominaisuudet (lämmönjohtavuus, korroosionkestävyys, muovattavuus).
• Sauma/hitsausmenetelmä:määritä onko putki hitsattu ja mikä sauman hyväksyntä vaaditaan (silmämääräinen + vuototesti + lujuus).
• Pinnan kunto:juottamisen puhtausvaatimukset sekä mahdolliset pinnoitus- tai pintakäsittelytarpeet.
• Käyttöolosuhteet:jäähdytysnesteen tyyppi, maksimipaine, painepulssit, lämpötila-alue ja korroosioympäristö.
• Laatutestit ja tallenteet:vuototestimenetelmä, näytteenottosuunnitelma, jäljitettävyys ja tarkastusraportin muoto.
• Pakkaus ja käsittely:muodonmuutoksia estävä pakkaus, kosteussuoja ja vaurioitumiskriteerit saapuessa.

Käytännöllinen "pakollinen kysyä" -pöytä ostajalle

Laadunvalvonta, joka todella estää vuodot ja romun

Ostajat kuulevat usein "tiukka laadunvalvonta" jokaisessa tarjouksessa. Erona on, onko QC sidottu vikojen ehkäisyyn. vartenLitteät soikeat putket, merkityksellisimpiä tarkistuspisteitä ovat yleensä:

• Saapuvan materiaalin vahvistus:tasainen seos/lujuus ja jäljitettävyys vähentävät vaihtelua loppupäässä.
• Prosessin sisäinen mittaohjaus:profiilin vakaus muovauksen ja hitsauksen aikana on tuoton perusta.
• Saumavalvonta:sauman jatkuvuus, hitsin tunkeutumisen tasaisuus ja pintavirheet ovat varhaisia ​​osoittimia vuotoriskistä.
• Vuototestaus:painepohjaiset ilmavuototestit (tai vastaavat) havaitsevat viat ennen toimitusta.
• Puhtaus ja jäämien tarkastukset:erityisen kriittinen, kun seuraava vaihe on kovajuotto tai sulatepohjainen liittäminen.
• Pakkauksen valvonta:ohutseinäiset putket muotoutuvat helposti; kuljetusvauriosta tulee piilotettua romua kokoonpanon aikana.

Yleisimmät epäonnistumiset ja niiden ennaltaehkäisy

Kun jäähdytin epäonnistuu, putkea syytetään usein ensin – mutta perimmäinen syy voi olla teknisten aukkojen, juotosyhteensopimattomuuden, käsittelyvaurioita tai korroosiota sekametallisuunnittelusta. Tämä taulukko auttaa ratkaisemaan triage-ongelmia nopeasti.

Missä litteät soikeat putket toimivat parhaiten

Litteät soikeat putketkäytetään yleisesti, kun tarvitset korkeaa lämpötehoa kompaktissa ytimessä ja voit ohjata valmistus- ja liitosprosessi. Tyypillisiä käyttötarkoitukseensa sopivia alueita ovat:

• Autojen jäähdyttimet:tasapainottaa lämmön hylkääminen, paino, pakkausrajoitukset ja tuotantomäärän tasaisuus.
• Lämmittimen sydämet ja LVI-lämmönvaihtimet:kompaktit kokoonpanot, joilla on tiukat vaatimukset vuodonkestävyydelle ja toistettavuudelle.
• Teollisuuden jäähdytysjärjestelmät:joissa vakaa suorituskyky ja pitkä käyttöikä ovat tärkeämpiä kuin alhaisimmat alkukustannukset.
• Erikoisjäähdytyssovellukset:kun putkiprofiili auttaa sovittamaan ainutlaatuisen evärakenteen tai ilmavirtausreitin.

Parhaat projektit käsittelevätLitteät soikeat putketjärjestelmän osana – ei hyödykkeenä. Se ajattelutapa estää "halpa putki, kallis vika."

Kuinka työskennellä toimittajan kanssa kuin insinööri, ei peluri

Luotettava toimittajasuhde alkaa yhteisestä teknisestä kielestä. Tässä on kevyt työnkulku, joka vähentää näytteenottojaksoja:

1. Jaa yksinkertainen piirros ajoissa:poikkileikkaus, toleranssit, pituus ja lopputila.
2. Määrittele hyväksyntätestisi:vuototestimenetelmä ja hyväksyntä/hylkäyskriteerit ennen lainausta, ei kokeilun jälkeen.
3. Tasaa liittymisprosessissa:juottaminen, hitsaus tai muut kokoonpanovaiheet, jotka vaikuttavat pinnan tilaan ja puhtauteen.
4. Pyydä pieni pilottierä:rakenna muutama ydin ja tarkista: vuoto, paine, lämpö- ja mittastabiilius.
5. Lukon jäljitettävyyden odotukset:erämerkintä tai erädokumentaatio mahdollistaa perussyyanalyysin.

Jos arvioit toimittajia, se auttaa valitsemaan sellaisen, joka on jo keskittynyt lämmönsiirtoputkien valmistukseen. "Yleinen metalliputki." Esimerkiksi,Sinupower Heat Transfer Tubes Changshu Ltd. sijoittaa tuotantonsa ympärilleen patteri- ja lämmönvaihdinputkiratkaisut, mukaan lukien jäähdytysjärjestelmissä käytettävät litteät soikeat ja hitsatut putket. Käytännöllisin syy tähän on yksinkertainen: tässä markkinarakossa elävät tiimit yleensä ymmärtävät todelliset epäonnistumistilat (vuodot, liimausongelmat, muodonmuutos) ja rakentaa laadunvalvontansa niiden ympärille.

FAQ

Q1:Litteät soikeat putket vs pyöreät patteriputket?

Litteät soikeat profiilit valitaan usein pakkaustehokkuuden ja evien kontaktiedun vuoksi kompakteissa ytimissä, kun taas pyöreät putket voivat olla yksinkertaisempi joissakin valmistusasennuksissa. Paras valinta riippuu evien suunnittelusta, tilarajoituksista ja mahdollisesta johdonmukaisuudesta pitää tuotantoerissä.

Q2:Hitsatut litteät soikeat putket patteriin?

Hitsatut mallit voivat tuottaa vahvan suorituskyvyn, kun sauman eheyttä valvotaan tiukasti ja tarkistetaan vuototesteillä. Jos järjestelmäsi näkee korkean paineen kierron, varmista, että sauman hyväksymiskriteerit ja testausmenetelmät on määritelty selkeästi ostospesifikaatioissa.

Q3:Mitä tulee sisällyttää litteiden soikeiden putkien tarjouspyyntöön?

Vähintään: profiilin mitat toleransseineen, seinämän paksuus, materiaalivaatimukset, vuototestimenetelmä ja -kriteerit, puhtaus juottamista koskevat odotukset ja pakkaus-/käsittelyvaatimukset muodonmuutosten estämiseksi.

Q4:Kuinka vähentää vuotoja juottamisen jälkeen?

Keskity puhtauteen, pinnan olosuhteiden yhteensopivuuteen juotosprosessin kanssa, vakaaseen putken mittoihin (yhdenmukaisen eväsovituksen takaamiseksi), ja vuototestaus, joka on linjassa tuotantotodellisuutesi kanssa – ei vain yleinen "QC läpäissyt" -lausunto.

Q5:Korroosionäkökohdat litteissä soikeissa putkissa?

Korroosioriski riippuu ympäristöstä, jäähdytysnesteen kemiasta ja metalliseosliitännöistä. Kohdista seosten valinta ja mahdollinen pinnoitusstrategia todellisissa käyttöolosuhteissa ja selvitä, sisältääkö sovelluksesi suolaaltistuksen, kosteuden tai aggressiivisen väliaineen.

Sulkeminen ja seuraavat vaiheet

Litteät soikeat putketvoi olla erittäin hyödyllinen päivitys, kun tarvitset kompaktia pakkausta, parempaa lämpötehoa ja luotettava tuotannon johdonmukaisuus -mutta vainkun putken spesifikaatiot, sauman eheys ja laadunvarmistuksen tarkistuspisteet on kirjoitettu tarpeeksi selvästi poistamaan epäselvyyden.
