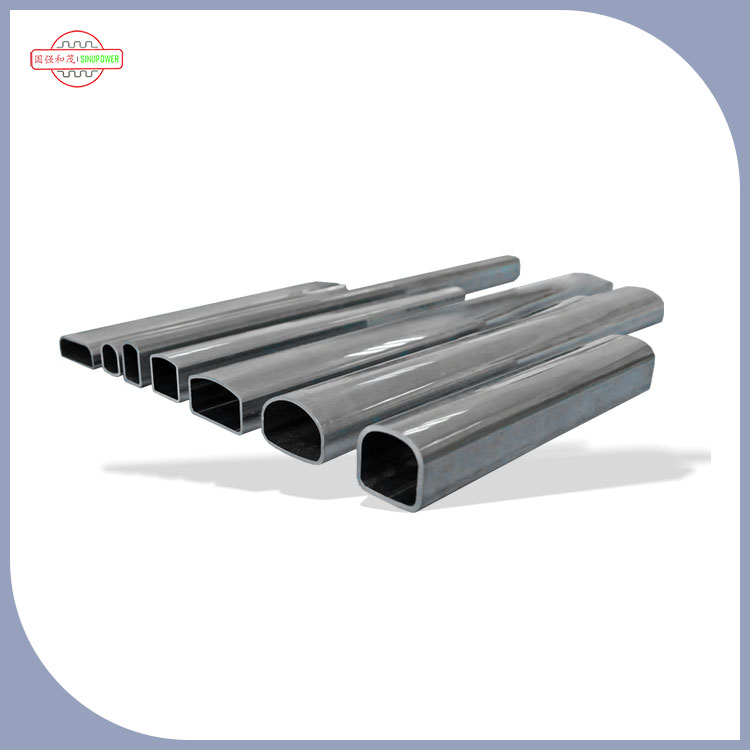

Kaupalliset LVI-järjestelmän lauhdutinputket

Suunnittelu ja toiminta

Header Pipes on erityisesti suunniteltu toimimaan kylmäaineen jakelu- ja keräyspisteenä D-tyypin lauhduttimissa. Sen D-muotoinen konfiguraatio mahdollistaa tehokkaan ja tasaisen kylmäaineen jakautumisen lauhdutinputkien poikki.

Kun kylmäaine virtaa kokoojaputken läpi lauhdutinputkiin, se vapauttaa lämpöä ympäröivään ilmaan tai veteen, jolloin se kondensoituu ja muuttuu höyrystä nestemäiseksi. Tämän lämmönsiirtoprosessin tehokkuus vaikuttaa suoraan jäähdytys- tai ilmastointijärjestelmän kokonaissuorituskykyyn ja energiatehokkuuteen.

Materiaaliedut: Miksi alumiinia lauhduttimien kokoamiseen

Alumiinin käyttö kokoojaputken rakentamisessa tarjoaa useita etuja:

• Erinomainen lämmönjohtavuus:Alumiini mahdollistaa tehokkaan lämmönsiirron kylmäaineen ja ympäröivän jäähdytysaineen välillä.
• Kevyt rakenne:Alumiini on huomattavasti kevyempää kuin teräs, mikä vähentää lauhduttimen kokonaispainoa ja alentaa kuljetus- ja asennuskustannuksia.
• Korroosionkestävyys:Alumiini muodostaa luonnollisesti suojaavan oksidikerroksen, joka kestää kosteuden, teollisuuden epäpuhtauksien ja kylmäainekemikaalien aiheuttamaa kuoppia.
• Kustannustehokkuus:Alumiini tarjoaa edullisen kustannus-suorituskykysuhteen verrattuna kuparijakotukiin, ja D-tyypin suulakepuristustekniikka mahdollistaa suurien volyymien tuotannon tasaisella mittatarkkuudella.

Suunniteltu kaupalliseen LVI-käyttöön: tavallista jäähdytystä pidemmälle

Kaupalliset LVI-järjestelmät toimivat olennaisesti erilaisissa olosuhteissa kuin tavalliset jäähdytys- tai autosovellukset. Sinupowerin kaupalliset LVI-järjestelmän lauhduttimen kokoojaputket on suunniteltu erityisesti vastaamaan näihin ainutlaatuisiin vaatimuksiin:

• Jatkuva käyttöjakso:Kaupalliset LVI-järjestelmät toimivat usein 24/7/365. Kokoojamme on kevennetty ilmakehäohjatulla hehkutuksella, jotta ne kestävät tuhansia lämpölaajenemis-/-kutistumissyklejä ilman jännityshalkeamia.
• Suuren mittakaavan erän konsistenssi:Kaupalliset projektit vaativat yleensä satoja tai tuhansia identtisiä otsikoita. IATF 16949 -sertifioiduna laitoksena pidämme Cpk:ssa ≥ 1,67 kaikissa kriittisissä mitoissa, mikä varmistaa, että 10 000. yksikkö vastaa ensimmäistä.
• Katkosaikakustannusten vähentäminen:Yksittäinen otsikkovika liikerakennuksessa voi johtaa vuokralaisen valituksiin, varaston katoamiseen tai toimitilojen sulkemiseen. Tiukat tuhoavat testausprotokollamme minimoivat kenttävikojen riskit.
• Skaalautuva tuotanto:90 laitesarjalla voimme skaalata tuotantoa vastaamaan suurten kaupallisten projektien vaatimuksia laadusta tai toimitusajasta tinkimättä.

Tekniset tiedot

Sovellukset LVI-, jäähdytys- ja autoteollisuudessa

D-tyypin lauhdutinjärjestelmiä käytetään yleisesti eri teollisuudenaloilla, mukaan lukien LVI- (lämmitys, ilmanvaihto ja ilmastointi), jäähdytys- ja lämpöpumppujärjestelmät. Sinupowerin kaupalliset LVI-järjestelmän lauhduttimen kokoojaputket takaavat sujuvan ja luotettavan toiminnan:

• Kaupalliset LVI-järjestelmät:Kattoyksiköt, keskusjäähdytinjärjestelmät ja VRF-järjestelmät
• Jäähdytyslaitteet:Kävelyjäähdyttimet, kylmävitriinit ja kylmävarastot
• Lämpöpumppujärjestelmät:Käännettävät lämpöpumpun lauhduttimet ympärivuotiseen lämmitykseen ja jäähdytykseen
• Autojen LVI:Henkilöautojen ja raskaiden kuorma-autojen ilmastointijärjestelmät

Miksi D-muotoisella geometrialla on väliä

Monet tehtaat valitsevat Header Pipes -putket kattavien etujensa perusteella lämmönsiirtotehokkuudessa, kustannusten hallinnassa ja rakenteellisessa sopeutumiskyvyssä, jotka vastaavat tarkasti teollisten lauhduttimien perusvaatimuksia:

• Superior Fin Yhteystiedot:D-muotoinen litteä osa mahdollistaa pinnasta pintaan kosketuksen lauhdutinrivien kanssa, mikä maksimoi lämmönsiirtoalueen.
• Optimoitu nesteen jakautuminen:D-muotoinen kokoonpano varmistaa tehokkaan ja tasaisen kylmäaineen jakautumisen lauhdutinputkien välillä.
• Parannettu rakenteellinen jäykkyys:D-profiilin tasaisuus tarjoaa paremman taivutus- ja vääntölujuuden kuin pyöreät putket saman seinämän paksuuden alla.

Suunnittelun validointi ja laadunvarmistus

Sinupower validoi jokaisen kaupallisten LVI-järjestelmän lauhdutinputkien erän tiukkojen laatuprotokollien avulla:

• IATF 16949 -sertifioitu laitos:Täysi autoluokan laadunhallintajärjestelmä
• ISO-sertifioinnit:ISO 9001:2015, ISO 14001:2015, ISO 45001:2018
• Linjan mittainen tarkastus:Varmistaa tasaisen seinämän paksuuden ja ulkomittojen toleranssit
• Tuhoava testaus:Purkauspainetestaus alan standardien mukaisesti varmistaaksesi, että putket kestävät jatkuvia paineaaltoja ja lämpökiertoa

Kaupalliset LVI-kumppanuudet – todistettu historia

Miksi hankintatiimit valitsevat Sinupowerin

Sinupower yhdistää valmistusmittakaavan suunnitteluosaamiseen tuottaakseen tasaisen laadun:

• Tuotantomittakaava:90 laite- ja työkalusarjaa, mukaan lukien hitsauslinjat, sahakoneet, lävistyspuristimet, piirustuspenkit ja hehkutusuunit
• Perustamisen asiantuntemus:Yhteisperustaja Gao Qiang, alan johtaja, jolla on aikaisempaa Fortune 500 -kokemusta ja joka on tunnustettu vuoden 2019 Changshun tiede- ja teknologiayrittäjyyden vertailukyvyksi ja 2020 Jiangsu Innovation Talentiksi
• Immateriaaliomaisuus:2 keksintöpatenttia, 15 mallipatenttia ja 16 hyödyllisyysmallipatenttia
• Todistetut kumppanuudet:Pitkäaikaiset toimitussopimukset Sanhuan, Danfossin ja Panklin kanssa

Sovellustapaustutkimus: Commercial Office Tower LVI-jälkiasennus

Projekti:45-kerroksinen kaupallinen toimistotorni, Shanghai CBD

Haaste:Kiinteistön hallinta tarvittiin ikääntyneiden lauhduttimien vaihtamiseen 12 kattokerroksen LVI-yksikössä, jotka palvelevat 2 miljoonaa neliöjalkaa toimistotilaa. Mukana vaatimukset:

• Drop-in-yhteensopivuus olemassa olevan jäähdytininfrastruktuurin kanssa
• Yli 20 vuoden suunnitteluikä jatkuvassa käytössä
• 8 viikon toimitusaikataulu vuokralaisten häiriöiden minimoimiseksi

Ratkaisu:Sinupower toimitti 480 mukautettua kaupallista LVI-järjestelmän lauhduttimen jakoputkea, joissa on:

• Muokattu D-profiili, joka vastaa olemassa olevia otsikkomittoja
• 3003-seos, jossa on parannettu korroosionkestävyys
• Nopeutettu 4 viikon työkalu + 3 viikon tuotanto
• 100 % mittatarkastus Cpk-raporteilla

Tulokset:

• Ylätunnisteet toimitettu 1 viikko etuajassa
• Ei asennusongelmia asennuksen aikana
• Rakennuksen omistaja ilmoitti 8 %:n parantumisesta järjestelmän COP:ssa asennuksen jälkeen
• Suojattu toimitussopimus 3:lle lisärakennukselle portfoliossa

Usein kysytyt kysymykset: D-tyypin lauhdutinotsikon hankinta ja suunnittelu

Mikä on mukautettujen kaupallisten LVI-järjestelmän lauhdutinputkien tyypillinen toimitusaika?

Normaali räätälöityjen työkalujen valmistus kestää 4-6 viikkoa. Näytteen tuotanto alkaa 1-2 viikon kuluttua työkalun hyväksymisestä.

Mitä alumiiniseoksia käytetään D-tyypin lauhduttimissa?

Ydinseoksia ovat 3003, 3102, X362, 1100, 1197 ja 1297. Verhousseoksia ovat 4045, 4343, 4043 ja 7072.

Mitä eroa on D-tyypin ja pyöreän kokoojaputkien välillä?

D-tyypin putket tarjoavat pyöreisiin putkiin verrattuna erinomaisen ripakosketusalueen ja tasaisemman kylmäaineen jakautumisen. D-muotoinen litteä osa mahdollistaa pinnasta pintaan kosketuksen lauhdutinrivien kanssa, mikä maksimoi lämmönsiirron tehokkuuden.

Mitä sertifikaatteja Sinupowerilla on?

Sinupower on sertifioitu IATF 16949, ISO 9001:2015, ISO 14001:2015 ja ISO 45001:2018 mukaan.

Miten Sinupower varmistaa erien välisen johdonmukaisuuden suurissa kaupallisissa projekteissa?

IATF 16949 -sertifioiduna laitoksena ylläpidämme Cpk ≥ 1,67 kaikilla kriittisillä mitoilla. Linjalasermittaus tarkistaa seinämän paksuuden ja ulkomitat 0,5 metrin välein koko tuotantojakson ajan. Kaikki tiedot kirjataan lokiin ja ne voidaan jäljittää yksittäisiin eriin, mikä varmistaa johdonmukaisuuden tuhansien yksiköiden välillä.

Mikä on hätäkorvaustilausten toimitusaika?

Hätätilanteisiin kaupallisiin LVI-vaihtoihin tarjoamme työkalujen nopean valmistuksen 3 viikossa (vakio 4-6 viikkoa) ja näytevalmistuksen 1 viikossa. Täysi tuotanto voidaan aloittaa heti näytteen hyväksymisen jälkeen. Ota yhteyttä kaupalliseen myyntitiimiimme hätäpalvelua varten.

Mikä on näiden otsikoiden odotettu käyttöikä kaupallisissa LVI-sovelluksissa?

Kaupalliset LVI-järjestelmän lauhduttimen kokoojaputket on suunniteltu yli 20 vuoden jatkuvaan käyttöön kaupallisissa sovelluksissa. Vahvistamme tämän nopeutetuilla lämpökiertotesteillä ja korroosionkestävyystesteillä. Seinämän paksuus on suunniteltu turvamarginaalilla painetta ja lämpöväsymistä vastaan.
