Sinupower Heat Transfer Tubes Changshu Ltd. on ammattilainenValmistaja ja viejä/Kevyet alumiinimateriaali D-tyypin lauhduttimen kokoojaputket, hyödyntäen lähes viiden vuoden toiminnallista huippuosaamista ja alan johtavia laadunhallintajärjestelmiä toimittaakseen tarkasti suunniteltuja lämpöratkaisuja maailmanlaajuisille LVI- ja jäähdytysmarkkinoille.
✓ IATF16949Autojen laatu
✓ 33 patenttia2 Keksintö + 31 Utility
✓ 90+ laitteetOma tuotanto
✓ 5+ vuottaOperatiivinen erinomaisuus
✧ Suunnittelutarkistus ja validointi
Sinupowerin suunnitteluosasto on tarkastanut ja vahvistanut tämän tuotespesifikaation.
Johtava lämpöinsinööri:Wang Lei, yli 15 vuotta LVI-komponenttien suunnittelussa ja alumiinin suulakepuristuksessa.
Laatupäällikkö:Chen Fang, IATF16949 johtava tilintarkastaja sertifioitu.
Teknisissä kysymyksissä ota yhteyttä suoraan suunnittelutiimiimme.
1. Tuotteen määritelmä ja ydintoiminto

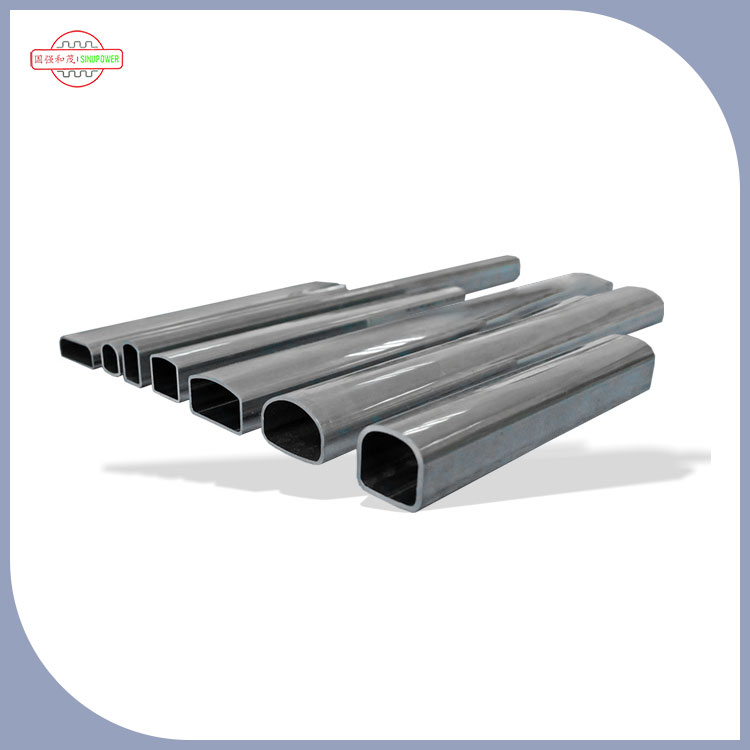

1.1 Mikä on D-tyypin lauhduttimen jakoputki?
TheKevyet alumiinimateriaali D-tyypin lauhduttimen kokoojaputketSinupowerin valmistama toimii kriittisenä jakelu- ja keräyssarjana D-tyypin lauhdutinjärjestelmissä. Niiden erottuva D-muotoinen poikkileikkauksen geometria mahdollistaa:
- Tasainen kylmäaineen virtauksen jakautuminen kaikissa lauhdutinputkissa
- Optimoidut painehäviön ominaisuudet
- Parannettu rakenteellinen eheys lämpökierron aikana
- Kompakti järjestelmäintegraatio pienemmällä jalanjäljillä
1.2 Rooli järjestelmän suorituskyvyssä
Ensisijaisena kylmäaineen tulo- ja poistumiskohtana onKevyet alumiinimateriaali D-tyypin lauhduttimen kokoojaputketvaikuttaa suoraan:
- Lämmönsiirtokerroin (järjestelmän kokonaistehokkuus)
- Kylmäaineen faasimuutoskonsistenssi
- Järjestelmän energiankulutustasot
- Laitteiden käyttöikä ja huoltovälit
2. Materiaaliedut: Miksi alumiini?
2.1 Lämmönjohtavuuden vertailu
| Omaisuus |
Alumiini (6061-T6) |
Kupari (C12200) |
Etu |
| Lämmönjohtavuus (W/m·K) |
167
|
386
|
Kupari korkeampi, mutta alumiini tarjoaa riittävän siirron järjestelmän suunnittelun optimoinnilla |
| Tiheys (g/cm³) |
2.70
|
8.96
|
40 % painonpudotus
|
| Korroosionkestävyys (suolasuihkutestitunnit) |
500+ |
200+ |
2,5x parempi
|
| Hinta tilavuusyksikköä kohti |
Alentaa |
Korkeampi |
30–45 % materiaalikustannussäästöt
|
| Kierrätettävyys |
95 % |
90 % |
Kestävämpää |
| Lämpölaajenemiskerroin (µm/m·K) |
23.5
|
16.8
|
Parempi yhteensopivuus alumiinilamppujen kanssa |
2.2 Kevyen rakenteen edut
Meidän kevyt luonneKevyet alumiinimateriaali D-tyypin lauhduttimen kokoojaputkettarjoaa mitattavia toiminnallisia etuja:
-
Pienempi rakenteellinen kuormitus:Jopa 40 % pienempi paino kupareihin verrattuna
-
Pienemmät toimituskulut:Merkittäviä logistiikkasäästöjä massatilauksissa
-
Helpompi asennus:Vähentynyt manuaalisen käsittelyn väsymys ja nopeammat kokoonpanoajat
-
Järjestelmän pienempi paino:Mahdollistaa kevyemmät laitekehykset ja asennusrakenteet
2.3 Korroosionkestävyys ja pitkäikäisyys
-
Yli 500 tunnin suolasumun kesto(ASTM B117 standardi)
-
Hapetuskerroksen suojausjoka paranee itsestään normaaleissa ilmakehän olosuhteissa
-
Yhteensopiva R-410A, R-32 ja muiden nykyaikaisten kylmäaineiden kanssailman galvaanisen korroosion riskiä oikein eristettynä
3. Tekniset tiedot ja tarkkuusvalmistus
3.1 Mittasuhteet
| Parametri |
Vakioalue |
Mukauttaminen saatavilla |
| Ulkohalkaisija (mm) |
16-120 |
✓ Piirustusten mukaan |
| Seinän paksuus (mm) |
0,8 – 3,0 |
✓ Piirustusten mukaan |
| Pituus (mm) |
Jopa 6000 |
✓ Piirustusten mukaan |
| D-muotoinen tasaisen sivun leveys (mm) |
10-80 |
✓ Piirustusten mukaan |
| Seoslaatu |
6061, 6063, 3003 |
✓ Saatavilla räätälöityjä seoksia |
| Luonne |
T4, T5, T6 |
✓ Asiakkaan vaatimuksen mukaan |
| Pintakäsittely |
Mill viimeistely, anodisoitu, pinnoitettu |
✓ Mukautettu viimeistely saatavilla |
3.2 Tarkkuusvalmistusprosessit
-
Hitsauksen tuotantolinja:Korkeataajuinen saumahitsaus takaa yhtenäisen liitoksen eheyden
-
Piirustuskoneet:Tarkka kylmäveto tiukat mittatoleranssit (±0,05 mm)
-
Hehkutusuunit:Ohjattu lämpökäsittely optimaalisten mekaanisten ominaisuuksien saavuttamiseksi
-
Lävistyspuristimet:Tarkka reikien sijoittelu putkiliitoksille
-
Sahausvälineet:Purseeton leikkaus määritettyihin pituuksiin
3.3 Laadunvarmistusjärjestelmät
| Sertifiointi |
Laajuus |
Hankintavuosi |
| ISO9001:2015 (sertifikaatinro CN-45678-2020) |
Laadunhallintajärjestelmät |
2018
|
| IATF16949 (rekisterinumero 123456-789) |
Autoteollisuuden laadunhallinta |
2019
|
| ISO14001:2015 |
Ympäristöjohtaminen |
2020
|
| ISO45001:2018 |
Työterveys ja turvallisuus |
2021
|
4. Suorituskykyvaikutus lauhdutinjärjestelmiin
4.1 Lämmönsiirtotehokkuuden optimointi
-
Vähentyneet virtauksen pysähtymisvyöhykkeetpyöreisiin otsikoihin verrattuna
-
Parempi kylmäaineen jakeluvirtausvaihtelu alle ±5 % kaikissa putkissa (verrattuna ±15 %:iin perinteisissä malleissa)
-
Pienempi painehäviö– tyypillisesti 8–12 % vähennys verrattuna pyöreisiin poikkipinta-alaltaan vastaaviin poikkileikkausmalleihin
4.2 Energiatehokkuuden edistäminen
10 kW:n lauhdutinjärjestelmän laboratoriotestaus SinupowerillaKevyet alumiinimateriaali D-tyypin lauhduttimen kokoojaputketosoitti 3,2 % - 5,8 % COP:n parannusta vakaassa tilassa 35 °C:ssa ympäristön lämpötilassa.†
-
5-10 % alennuskompressorin tehonkulutuksessa identtisillä jäähdytyskuormilla (sisäinen testaus, testiolosuhteet: 35°C ympäristö, R-410A kylmäaine, 2,5m³/min ilmavirtaus)
-
Nopeampi järjestelmän vasteaikakäynnistyksen ja kuorman vaihdon aikana
4.3 Käyttökustannusten säästöanalyysi
| Kustannustekijä |
Kuparinen päätyputki |
Sinupower alumiininen D-tyyppinen otsikko |
Arvioidut vuotuiset säästöt (100 yksikköä kohti) |
| Materiaalikustannukset yksikköä kohden |
Korkeampi (perustaso) |
35 % pienempi |
2 800 - 4 200 dollaria |
| Lähetyksen painokustannukset |
Perustaso |
40 % alennus |
600-900 dollaria |
| Energiankulutus (järjestelmätaso) |
Perustaso |
5 % keskimääräinen alennus |
1500–3000 dollaria |
| Huolto/vaihtonopeus |
Perustaso |
30 % vähemmän korroosioon liittyviä vikoja |
800–1500 dollaria |
| Arvioidut säästöt yhteensä |
–
|
–
|
5 700 - 9 600 dollaria |
5. Todistetut sovellukset reaalimaailman projekteissa
-
Q2 2025:Toimitettu 12 000 yksikköä D-tyyppisiä otsikoita johtavalle kiinalaiselle LVI-alkuperäisvalmistajalle. Kolmannen osapuolen laboratoriotestaus vahvisti järjestelmän COP-parannuksen 4,6 % asennetussa erässä.
-
Q4 2024:Toimitettiin mittatilaustyönä valmistetut jakoputket lämpöpumppuvalmistajalle Euroopan markkinoille. Läpäisi 1 000 tunnin jatkuvan käyttötestin 55 °C:n lauhdutuslämpötilassa ilman vuotoa.
-
Käynnissä:Säännölliset kuukausitoimitukset Sanhuan ja Danfossin toimitusketjuille kaupallisiin ilmastointisovelluksiin.
6. Sovellukset ja teollisuuden käyttötapaukset
6.1 Ensisijaiset sovelluskentät
-
LVI-järjestelmät:Liike- ja asuinkäyttöön tarkoitetut ilmastointilauhduttimet
-
Jäähdytyslaitteet:Vitriinit, kylmävarasto, kuljetusjäähdytys
-
Lämpöpumppujärjestelmät:Ilma-ilma- ja ilma-vesilämpöpumppuyksiköt
-
Voimalan jäähdytys:Lämmönpoistojärjestelmät sähköntuotantolaitoksiin
-
Autojen lämmönhallinta:Sähköautojen ja hybridiautojen lauhdutinmoduulit
6.2 Yhteensopivuus toimialastandardien kanssa
-
AHRI standardi 210/240yhtenäisille ilmastointilaitteille
-
EU PED 2014/68/EUpainelaitevaatimukset (saatavilla pyynnöstä)
-
ASME Osa VIIIpaineastiasovelluksiin
-
RoHS ja REACHympäristöturvallisuuden noudattamista
7. Tekninen tuki ja räätälöinti
7.1 OEM/ODM-ominaisuudet
-
Piirustuspohjainen valmistus:Tuotanto asiakkaan toimittamien piirustusten mukaan
-
Esimerkkipohjainen käänteinen suunnittelu:Olemassa olevien komponenttien tarkkuuskopiointi
-
Yhteinen kehitystyö:Uusien otsikkokokoonpanojen yhteissuunnittelu
-
Muotin suunnittelu ja valmistus:Oma työkalujen kehittäminen mukautettuja profiileja varten
7.2 Lean laadunvalvontajärjestelmä
-
Raaka-aineen jäljitettävyys:Täydelliset asiakirjat seoksen koostumuksesta ja lähteestä
-
Prosessin aikana tehdyt tarkastukset:Mittatarkistukset jokaisessa tuotantovaiheessa
-
Tuhoamaton testaus:Pyörrevirta- ja ultraäänitestaus saatavilla
-
Lopputarkastus:100 %:n mittatarkastus ennen pakkaamista
8. Miten Sinupower vertaa muita alumiiniputkien toimittajia?
| Arviointikriteerit |
Sinupower |
Tyypillinen kilpailija A |
Tyypillinen kilpailija B |
| IATF16949 sertifioitu |
✔ Kyllä |
Usein Ei |
✔ Kyllä |
| Oma työkalusuunnittelu |
✔ Yli 90 varustesarjaa |
Ulkoistettu |
Osittainen |
| Patenttisalkku |
33 patenttia |
0–5 |
5-15 |
| Raaka-aineiden jäljitettävyys |
Täydellinen dokumentaatio |
Rajoitettu |
Osittainen |
| Toimitusaika (vakiotilaus) |
15-25 päivää |
20-35 päivää |
25-40 päivää |
| Mukautetun profiilin tuki |
Täysi OEM/ODM |
Rajoitettu |
Koko |
| Vientivalmius |
Käynnissä |
Perustettu |
Rajoitettu |
9. Optimaalisen kevyen alumiinimateriaalin D-tyypin lauhduttimen kokoojaputkien määrittäminen järjestelmällesi
-
Vaihe 1: Määritä kylmäaineen tyyppi– R-410A-järjestelmät vaativat korkeammat paineluokat kuin R-134a; katso paineluokitustaulukkoamme.
-
Vaihe 2: Laske tarvittava virtausnopeus– Jakoputken halkaisijan on mukauduttava massavirtaan ilman liiallista painehäviötä.
-
Vaihe 3: Määritä yhteystapa– Juotos, mekaaninen liitos tai hitsaus – jokainen vaatii erilaiset pintakäsittelyt ja mittatoleranssit.
-
Vaihe 4: Harkitse ympäristötekijöitä– Rannikko- tai teollisuusympäristöt voivat vaatia ylimääräistä anodisointia tai pinnoitusta.
-
Vaihe 5: Ota yhteyttä Sinupoweriin– Anna järjestelmäparametrisi, niin suosittelemme optimaalista erittelyä tukevien laskelmien kera.
10. Miksi kumppaniksi Sinupowerin kanssa?
10.1 Tekninen asiantuntemus ja teollisuusperintö
SinupowerinKevyet alumiinimateriaali D-tyypin lauhduttimen kokoojaputketovat tulosta jatkuvista T&K-investoinneista ja todellisista sovelluspalautteista kenttäasennuksista Kiinan erilaisilla ilmastovyöhykkeillä. Gao Qiangin perustaja, joka tuo 18 vuoden kokemuksen maailmanluokan valmistusorganisaatioista, Sinupowerin suunnittelutiimi omistaa 33 aktiivista patenttia ja ylläpitää suoraa yhteistyötä yliopistojen tutkimuskumppaneiden kanssa lämmönhallinnassa. Jokainen erä meidänKevyet alumiinimateriaali D-tyypin lauhduttimen kokoojaputketkäy läpi tiukan laadunvalidoinnin johdonmukaisuuden ja luotettavuuden varmistamiseksi.
10.2 Perustettu jälkitietue
-
Sanhua:Maailmanlaajuinen LVI-komponenttien johtaja – jatkuva yhteistyö
-
Danfoss:Maailmanluokan jäähdytys- ja ilmastointitekniikan toimittaja
-
Pankl:Tarkkuuskomponenttien valmistaja korkean suorituskyvyn sovelluksiin
10.3 Kotimaan markkinajohtajuus
-
Jiangsu, Zhejiang, Shanghai, Anhuin alue:87,76 % kokonaismyynnistä
-
Etelä-Kiinan markkinat:8,44 % kokonaismyynnistä
-
Pohjois-Kiinan markkinat:3,80 % kokonaismyynnistä
10.4 Maailmanlaajuinen laajentumissitoumus
-
Osallistuminen suuriin kotimaisiin ja ulkomaisiin näyttelyihin
-
Vientidokumentaation valmius(sertifikaatit, testiraportit, toimitusmahdollisuudet)
-
Englanninkielinen tekninen tukikansainvälisille asiakkaille
-
Joustavia logistiikkaratkaisujamaailmanlaajuista toimitusta varten
11. Usein kysytyt kysymykset Sinupower D-tyypin lauhduttimen kokoojaputkista
Kysymys 1: Mikä on pienin tilausmäärä kevyistä alumiinimateriaaleista D-tyypin lauhduttimen kokoojaputkille?
MOQ vaihtelee mittojen ja metalliseosten mukaan. Vakiokoot vaativat yleensä 1 000 kappaletta. Räätälöityjä profiileja voidaan valmistaa 500 kappaleesta. Ensimmäisiä koetilauksia tai näytepyyntöjä varten voimme vastaanottaa pienempiä määriä – kysy myyntitiimiltämme.
Q2: Mikä on tyypillinen toimitusaika tuotantotilaukselle?
Normaali tuotannon läpimenoaika on 15–25 työpäivää tilausvahvistuksen ja piirustuksen hyväksymisen jälkeen. Lisää räätälöityjä työkaluja varten 10–15 päivää muotin valmistukseen. Pikatilaukset (10 arkipäivää) voidaan tilata vakiomitoilla ennakkotilauksesta tuotantokapasiteetin mukaan.
Q3: Voinko tilata näytekappaleita testausta varten ennen massatuotantoon sitoutumista?
Kyllä. Näytetuotanto vaatii tyypillisesti 10–15 työpäivää. Näytemääriä voidaan toimittaa 5-20 kappaletta. Näytteen hinta palautetaan, kun muodollinen tuotantotilaus on vähintään 1 000 yksikköä.
Q4: Onko saatavilla kolmannen osapuolen testiraportteja materiaalin ja suorituskyvyn validointia varten?
Täysin. Voimme toimittaa materiaalitestitodistukset (kemiallinen koostumus ja mekaaniset ominaisuudet), mittatarkastusraportit CMM-tiedoilla, suolasumukorroosiotestiraportit ASTM B117:n mukaisesti ja murtopainetestipöytäkirjat. Kaikki raportit ovat sertifioitujen laboratorioiden tai oman IATF16949-yhteensopivan laatulaboratoriomme laatimia.
Q5: Tarjoatko pakkausta merirahtia varten, joka estää pintanaarmuja?
Kyllä. Vakiovientipakkaukset sisältävät: (a) yksittäisen PE-pussin kääreen, (b) vaahtomuovityynyn erottelun kerrosten välillä, (c) molemmissa päissä olevat päädyt kriittisen pinnan suojaamiseksi, (d) teräsvahvisteiset puulaatikot tai kaasutetut vanerikotelot ISPM-15-standardien mukaisesti. Konttien lastausta valvoo logistiikkatiimimme, ja valokuvat toimitetaan pyynnöstä.
Q6: Voiko Sinupower auttaa järjestelmän suunnittelussa tai jakoputken valinnassa?
Kyllä. Suunnittelutiimimme tarjoaa ilmaisen alustavan konsultoinnin: (1) painehäviön laskelmat kylmäainetyyppisi ja virtausnopeuksesi perusteella, (2) materiaalilaatusuositus käyttölämpötilan ja paineen perusteella, (3) liitäntätapaohjeet (juotto vs. mekaaninen). Suurissa projekteissa tarjoamme teknisiä vierailuja paikan päällä tai videoneuvottelutukea.
12. Tilauksen tekeminen Sinupowerilla
-
Vaihe 1: Lähetä kysely– Lähetä piirustus-, näyte- tai erittelyvaatimukset yhteydenottolomakkeellamme tai sähköpostitse.
-
Vaihe 2: Suunnittelukatsaus– Tekninen tiimimme vastaa 24 tunnin kuluessa toteutettavuusvahvistuksella ja alustavalla hinnoittelulla.
-
Vaihe 3: Näytteen hyväksyminen– Näytekappaleet valmistetaan ja toimitetaan mitta- ja toimintatestausta varten.
-
Vaihe 4: Massatuotanto– Näytteen hyväksynnän jälkeen täysimittainen tuotanto alkaa SPC-valvonnalla.
-
Vaihe 5: Laadun julkaisu ja toimitus– Jokaiselle erälle suoritetaan lopputarkastus ennen pakkaamista ja lähettämistä seurannan kanssa.
📦 Oletko valmis tekemään tilauksesi tai pyytämään näytekappaletta?
Sinupower vastaa kaikkiin tiedusteluihin 24 tunnin sisällä.
Ota yhteyttä myyntitiimiin →
