Kuinka suorakaiteen muotoiset putket ratkaisevat tila- ja suorituskykyhaasteita nykyaikaisissa lämmönsiirtojärjestelmissä?

Yleiskuvaus yhdellä silmäyksellä

• Määrittele työ:lämpövelvollisuus, paine, lämpötila, nestekemia, jalanjälkirajoitukset.
• Valitse geometria:leveys/korkeus, seinämän paksuus, kulman säde, suoruus, pituus.
• Valitse materiaali viisaasti:korroosio, lämmönjohtavuus, valmistus, saatavuus.
• Suunnittele liittäminen ja kokoonpano:hitsaus/juotto, pintojen tiivistys, vääristymien hallinta.
• Tarkista laatu:mittatarkastus, vuototestaus, pinnan puhtaus, jäljitettävyys.

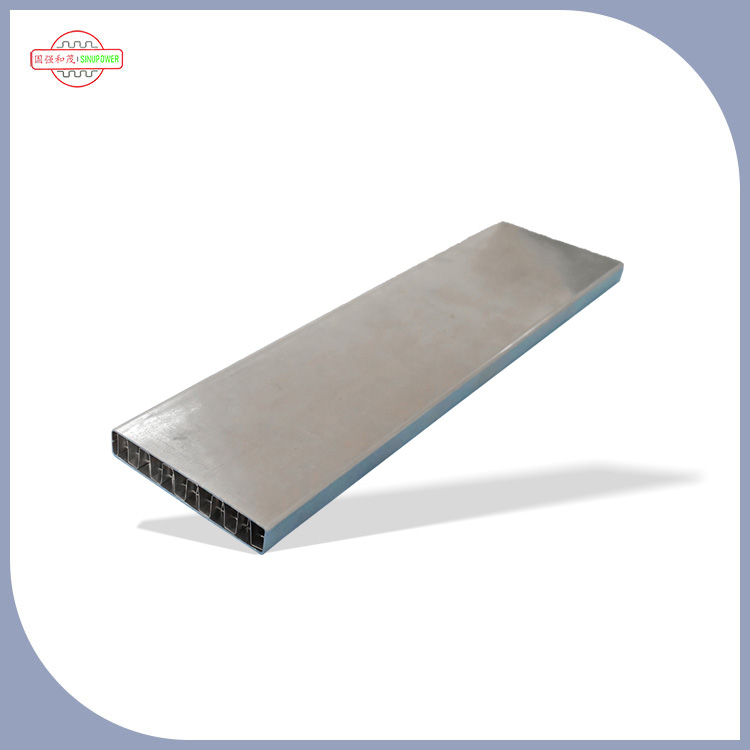

Miksi valita suorakaiteen muotoiset putket

Ostajat vaihtavat harvoinSuorakaiteen muotoiset putketvain koska ne näyttävät erilaisilta. Vaihto tapahtuu yleensä, kun jokin näistä kipupisteistä tulee väistämättömäksi:

• Paikkoja rajoitetusti:Suorakaiteen muotoiset profiilit voivat pakata tiukasti ja noudattaa tasaisia ​​rajoja vähemmällä tilanhukkaa.
• Integrointi on hankalaa:Litteät sivut voivat yksinkertaistaa asennusta, kiinnitystä ja kohdistusta pyöreisiin putkiin verrattuna.
• Lämmönsiirron asettelu vaatii joustavuutta:Jotkut kokoonpanot hyötyvät suuremmasta pinta-alan kosketuksesta levyjä tai ripoja vasten.
• Virtauksen ohjausvaatimukset:Suunnittelusta riippuen voit räätälöidä sisäistä geometriaa vaikuttamaan virtauksen jakautumiseen (mutta vain asianmukaisella suunnittelulla ja validoinnilla).

Suorakaiteen muotoiseen geometriaan liittyy kuitenkin myös riskejä, jotka sinun on hallittava: seinien oheneminen kulmissa, vääristymät hitsauksen aikana ja tiukemmat mitta-odotukset, jos putken on tiivistettävä tasaisia ​​pintoja vasten. Hyvä uutinen on, että useimmat viat johtuvat epäselvistä teknisistä tiedoista, eivät itse muodosta.

Yleiset sovellukset ja mistä ongelmat yleensä alkavat

Suorakaiteen muotoiset putketnäkyvät monissa lämmönsiirto- ja teollisuusjärjestelmissä, varsinkin kun kokoonpanon on oltava kompakti, kestävä ja helppo integroida.

• Lämmönvaihtimet ja jäähdyttimet:joissa pakkaustiheys, tasainen etäisyys tai levykosketus on tärkeitä.
• Jäähdyttimen kaltaiset kokoonpanot:jossa putket ovat yhteydessä ripojen tai litteiden lämmönlevittimien kanssa.
• Teollinen LVI- ja prosessijäähdytys:missä asennustila on rajallinen.
• Liukujärjestelmät ja modulaariset varusteet:jossa reitityksen ja asennuksen on oltava toistettavissa.

Mistä ongelmat yleensä alkavat

• "Määritimme vain ulkokoon."Ilman kulman sädettä ja seinän toleranssia, istuvuutta ja suorituskykyä.
• "Sen pitäisi sulkea tasaisella puolella."Tasaisuus, kiertymä ja pinnan viimeistely muuttuvat kriittisiksi, mutta niitä ei koskaan mainittu.
• "Hitsaamme sen otsikkoon."Lämmönsyöttö aiheuttaa vääristymiä, eikä putki enää täytä asennustoleransseja.
• "Sen täytyy pysyä puhtaana sisältä."Puhdistustasoa ja pakkausta ei määritelty, mikä johti saastumiseen ja uudelleenkäsittelyyn.

Mitä määritellä, jotta saat juuri sitä mitä tarvitset

Jos haluatSuorakaiteen muotoiset putketSuoritaksesi ennustettavasti, pidä ostosta toiminnallisena komponenttina – ei yleishyödykkeenä. Vahva spesifikaatio sisältää tyypillisesti:

• Ulkomitat (L × K):määritä nimellisarvot ja hyväksyttävät toleranssit.
• Seinän paksuus:määritä nimellispaksuus ja pienin sallittu paksuus (erityisesti kulmissa).
• Kulman säde:kulman geometria vaikuttaa istuvuuteen, jännityksen keskittymiseen ja virtausalueeseen.
• Pituus ja loppu kunto:leikkaustoleranssi, suorakulmaisuus, jäysteenpoistovaatimus ja se, pitääkö päiden olla korkki tai suojattu.
• Suoruus ja vääntö:kriittinen pitkille ajoajoille, otsikon asettamiselle ja tiivistyspinnoille.
• Pinnan kunto:peitattu/passivoitu, kirkashehkutettu, myllyviimeistely tai muu sovittu viimeistely; määrittele puhtausodotukset.
• Paine ja lämpötila:käyttö- ja testausolosuhteet auttavat yhdenmukaistamaan materiaali- ja tarkastussuunnitelmia.
• Media/korroosioympäristö:kloridit, rikkiyhdisteet, glykolit, öljyt, veden laatu jne.
• Määrä- ja erästrategia:prototyypit vs. massatuotanto ja tarvitsetko yhtenäisiä eriä toistettavuutta varten.

Käytännön vinkki: jos putken on liityttävä tiivisteen, levyn tai jakoliittimen aukkoon, liitä mukaan yksinkertainen piirros tai "go/no-go" -mittarin määritelmä. Tämä yksittäinen askel estää useimmat "se ei sovi" yllätyksistä.

Todellisuutta vastaava materiaalivalinta

Monet ostajat aloittavat kysymällä: "Mikä seos on paras?" Parempi kysymys on: "Mille materiaalille sopii parhaitenminunneste, lämpötila, liitosmenetelmä ja huoltotodellisuus?" vartenSuorakaiteen muotoiset putket, oikea vastaus tasapainottaa korroosionkestävyyden, lämpösuorituskyvyn, muovattavuuden ja syöttövakauden.

• Ruostumattomasta teräksestä valmistetut vaihtoehdot:valitaan usein korroosionkestävyyden ja kestävyyden vuoksi vaativissa ympäristöissä. Kiinnitä huomiota kloridialtistukseen, puhdistuskemikaaleihin ja rakoolosuhteisiin.
• Hiiliteräsvaihtoehdot:kustannustehokas, kun korroosiota voidaan hallita (pinnoitteet, inhibiittorit, suljetun kierron nesteet). Varmista, että huoltosuunnitelma vastaa riskiä.
• Alumiinivaihtoehdot:kevyt ja hyvä johtavuus, mutta liitosmenetelmiä ja galvaanista yhteensopivuutta tulee hallita huolellisesti.
• Kupariseokset:vahva lämpösuorituskyky tietyissä sovelluksissa, mutta yhteensopivuus tiettyjen kemiallisten aineiden kanssa on tärkeää.

Jos olet epävarma, kuvaile koko juoksevaa tarinaa – käynnistys, sammutus, puhdistus, poikkeavat tapahtumat – koska korroosio-ongelmat johtuvat usein "harvinaisista päivistä", ei normaalista käytöstä.

Valmistus ja sudenkuopat (ja niiden välttäminen)

Suorakaiteen muotoiset profiilit tuovat esiin muodostumisen realiteetteja, joita ostajat eivät aina ennakoi. Tässä on mitä tulee huomioida tilauksen yhteydessäSuorakaiteen muotoiset putketlämmönsiirtokokoonpanoille:

• Kulmien oheneminen:Muotoilu voi vähentää paksuutta kulmissa. Jos lujuudella, paineella tai väsymisellä on merkitystä, määritä vähimmäispaksuusvaatimus ja tarkastustapa.
• Mittajousitus:Jotkut materiaalit "rentoutuvat" muotoilun jälkeen. Sovi toleranssit, jotka kuvastavat todellista tuotantokykyä – ja kokoonpanotarpeitasi.
• Hitsaussauman vaikutus (jos putki on hitsattu):Sauman sijainnilla ja laadulla voi olla merkitystä taivutettaessa, laajennettaessa tai otsikon lisäämisessä. Jos sauman sijainnilla on merkitystä, ilmoita se.
• Vääristymät hitsauksen aikana otsikoille:Lämmönsyöttö voi vetää putken ulos neliöstä. Ohjaus kiinnityksen, hitsausjärjestyksen ja realististen tasaisuus-/suoreusvaatimusten avulla.
• Puhtaus käsittelyn jälkeen:Voiteluaineet ja hiukkaset voivat heikentää järjestelmän suorituskykyä. Määrittele sisäinen puhtaus ja pakkaus sen suojaamiseksi.

Tässä kokeneet valmistajat ovat tärkeitä. Monet ostajat työskentelevät kumppaneiden kutenSinupower Heat Transfer Tubes Changshu Ltd.koska lämmönsiirtoletkut ovat vähemmän anteeksiantavia kuin yleiset rakenteelliset letkut – pienet poikkeamat voivat kaskadoitua vuotoiksi, paineenpudotuksiksi ja kokoonpanon uusinnaksi.

Laadun varmistus ja dokumentointi

Jos projektissasi on tiukka riskinsietokyky – ajattele jäähdytysnestevuotoja, seisokkikustannuksia tai takuuaikaa – rakenna laatutarkastukset tilaukseen sen sijaan, että toivoisit, ettei ongelmia ilmene.

• Mittatarkastus:vahvista L × K, seinämän paksuus (mukaan lukien kulmat, jos se on kriittistä), suoruus ja vääntö.
• Vuoto- ja eheystestit:määrittele sovelluksellesi sopiva testimenetelmä ja hyväksymiskriteerit.
• Pinta- ja puhtaustarkastukset:erityisen tärkeää lämmönvaihtimille, joissa likaantuminen tai saastuminen heikentää suorituskykyä.
• Jäljitettävyys:lämmön/erän tunnistaminen ja dokumentointi auttavat johdonmukaisuuden ja perimmäisten syiden analysoinnissa.

Käytännöllinen ostoliike: pyydä pieni esituotantoerä ja suorita todellinen kokoonpanokoe. Se on nopein tapa vahvistaa, että oletSuorakaiteen muotoiset putketkäyttäytyy todellisissa otteluissasi ja liittymisprosessissasi.

Pikavertailutaulukko

Ostajan tarkistuslista

• Mitkä ovat käyttöolosuhteet (paine, lämpötila, käyttösuhde)?
• Mitä nestekemiaa putki näkee normaalin käytön ja puhdistuksen aikana?
• Mikä kokoonpanovaihe on herkin (otsikon asettaminen, tiivistys, hitsaus, juottaminen)?
• Mitkä mitat ovat todella tärkeitä: leveys/korkeus, seinä, kulman säde, suoruus, kierre?
• Tarvitsetko sisäisiä puhtausvalvontalaitteita ja suojapakkauksia?
• Mitä varmennusta odotat: mittaraportti, eheystesti, materiaalin jäljitettävyys?
• Haluatko pienen koeerän ennen täyttä tuotantoa?

FAQ

Q1: Ovatko suorakulmaiset putket aina parempia kuin pyöreät lämmönvaihtimien putket?

Ei aina.Suorakaiteen muotoiset putketvoi olla erinomaista, kun tilarajoitukset, pakkaustiheys tai tasaisen puolen integrointi ovat tärkeitä. Pyöreät putket voivat olla yksinkertaisempia taivutukseen, vakioliittimiin ja joihinkin valmistusreitteihin. "Parempi" valinta riippuu kokoamistavasta, sallitusta painehäviöstä ja asennuksen rajoituksista.

Q2: Mitkä mittayksityiskohdat aiheuttavat eniten korjauksia?

Kulman säteen, kierteen, suoruuden ja pään suorakulmaisuuden puuttuvat määritelmät ovat yleisiä häiriöitä. Jos putken on mahduttava otsikkoaukkoon tai tiivistettävä levyyn, noista "toissijaisista" yksityiskohdista tulee ensisijaisia ​​vaatimuksia.

Kysymys 3: Kuinka vähennän vuotoriskiä suorakaiteen muotoisessa putkikokonaisuudessa?

Aloita selkeällä käyttöliittymän määritelmällä: paikan koko, lisäyssyvyys ja toleranssipino. Säädä sitten putken geometriaa (kierre/suoraus), pään laatua (jäysteenpoisto/neliömäisyys) ja liitosmenetelmän lämpövääristymiä. Pieni tuotantoa edeltävä kokoonpanokoe on usein nopein validointi.

Q4: Mitä minun pitäisi kysyä seinämän paksuudesta kulmissa?

Jos paineella tai väsymisellä on merkitystä, kysy vähimmäisseinäpaksuusvaatimusta (ei vain nimellistä) ja selvennä, miten se tarkistetaan. Kulman käyttäytyminen riippuu muotoilun lähestymistavasta ja materiaalista.

Q5: Voinko käyttää samaa materiaalivaihtoehtoa mihin tahansa jäähdytysnesteeseen tai puhdistusprosessiin?

On riskialtista olettaa niin. Jotkut nesteet ovat stabiileja normaalikäytössä, mutta muuttuvat aggressiivisiksi puhdistuksen, korkean lämpötilan tapahtumien tai pysähtymisen aikana. Anna koko "fluid life story" valitessasi materiaaliaSuorakaiteen muotoiset putket.

Kysymys 6: Mikä tekee toimittajasta "hyvän" lämmönsiirtoon suorakaiteen muotoisille putkille?

Johdonmukaisuus, dokumentaatio ja prosessinhallinta ovat yhtä tärkeitä kuin hinta. Haluat kumppanin, joka ymmärtää mittavakauden, puhtausodotukset ja kuinka liitosmenetelmät vaikuttavat lopulliseen suorituskykyyn – varsinkin siirryttäessä prototyypistä volyymituotantoon.

Viimeisiä ajatuksia

Suorakaiteen muotoiset putketvoi olla älykäs ratkaisu, kun suunnittelusi tarvitsee kompaktin pakkauksen, ennakoitavan asennuksen ja tehokkaan integroinnin nykyaikaisiin lämmönsiirtokokoonpanoihin. Suurin ero sujuvan ja kipeän projektin välillä on yksinkertainen: selkeät tekniset tiedot ja tarkastus, joka vastaa putkien todellista käyttöä.

Jos suunnittelet uutta suunnittelua tai vianetsintää olemassa olevaan kokoonpanoon,Sinupower Heat Transfer Tubes Changshu Ltd.voi auttaa sinua antamalla käytännön ohjeita mitoista, materiaaleista ja tuotantovalmiudesta. Oletko valmis siirtymään vaatimuksista luotettavaan toimitussuunnitelmaan? Ota yhteyttäkeskustella sovelluksestasi ja saada järjestelmällesi räätälöity ratkaisu.
