Kuinka litteät soikeat putket parantavat lämmönvaihtimen suorituskykyä ahtaissa tiloissa?

Abstrakti: Litteät soikeat putketNiitä käytetään laajalti ripaputkilämmönvaihtimissa, koska ne auttavat tasapainottamaan kahta asiaa, joiden kanssa asiakkaat jatkuvasti kamppailevat: vahva lämmönsiirto ja alhainen ilmanvastus. Tässä artikkelissa kerrotaan, mitä litteät soikeat putket ovat, missä ne kiiltävät, ostajien yleisimmät kipukohdat (painehäviö, melu, kapasiteettirajoitukset, korroosio, epäjohdonmukaiset mitat, liitosongelmat) ja käytännön tarkistuslista, jonka avulla voit määrittää oikean putken projektiisi. Löydät myös vertailutaulukon, valintavinkkejä ja usein kysytyt kysymykset, jotta voit siirtyä "en ole varma, mitä kysyä" "varmaan ostopäätökseen".

Sisällysluettelo

• Outline
• Mitä ovat litteät soikeat putket?
• Asiakkaan kipupisteet ja miten litteät soikeat putket auttavat
• Missä litteitä soikeita putkia käytetään yleisesti
• Litteät soikeat putket vs pyöreät putket vertailutaulukko
• Käytännön valintaopas
• Laadun tarkistuslista ennen tilauksen tekemistä
• Suunnitteluhuomautuksia, jotka estävät kalliita uudelleentyöstöjä
• FAQ
• Seuraavat vaiheet

Outline

1. Määrittele, mitä litteät soikeat putket ovat ja miksi muodolla on merkitystä.
2. Yhdistä muoto todellisiin ongelmiin: ilmavirran vastus, melu, jalanjälki, eväkosketus ja käyttökustannukset.
3. Näytä tyypilliset sovellukset ja päätöskriteerit.
4. Vertaa litteitä soikeita putkia pyöreisiin putkiin ostajaystävällisessä taulukossa.
5. Anna valintatarkistuslista: materiaalit, mitat, toleranssit, liitosmenetelmä, korroosiostrategia ja tarkastus.
6. Päätä toimiviin seuraaviin vaiheisiin ja helppo tapa ottaa yhteyttä toimittajaan.

Mitä ovat litteät soikeat putket?

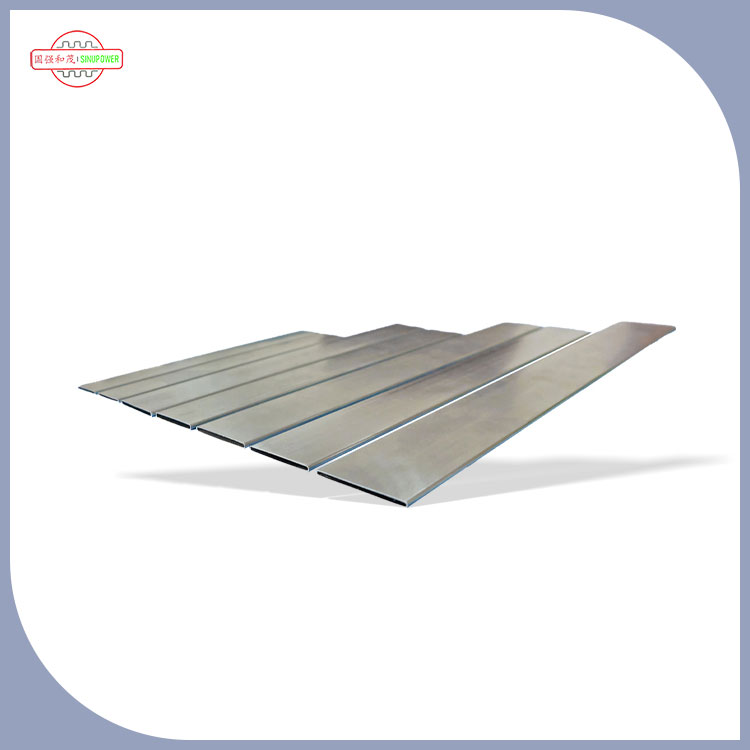

Litteät soikeat putketovat lämmönsiirtoputkia, joiden poikkileikkaus on soikea ja profiililtaan "litteämpi" kuin perinteisellä pyöreällä putkella. Ripaputkilämmönvaihtimissa putki on työnestesi (vesi, kylmäaine, glykoli, öljy jne.) valtatie, kun taas rivat auttavat vaihtaa lämpöä ilman kanssa. Putken muoto vaikuttaa siihen, miten ilma virtaa patterin ympärillä, kuinka evät kiinnittyvät ja kuinka paljon lämpöä voit siirtää pinta-alayksikköä kohti.

Ajattele Flat Oval Tubes -putkia käytännöllisenä geometrian päivityksenä: ne voivat vähentää ilmaresistanssia säilyttäen samalla vahvan lämmönvaihdon. Tämä yhdistelmä johtaa usein pienempiin käämiin, hiljaisempiin puhaltimiin, pienemmäksi virrankulutukseksi tai leveämmäksi käyttömarginaaliksi, kun yksikkö likaantuu.

Monet ostajat harkitsevat ensin litteitä soikeita putkia, kun he osuvat johonkin seuraavista rajoituksista:rajoitettu asennustila, tiukat energiatavoitteet, melurajat, taipainepudotuskatot. Jos tämä kuulostaa tutulta, jatka lukemista – tämä muoto voi olla hyvin suora ratkaisu, kun se määritetään oikein.

Asiakkaan kipupisteet ja miten litteät soikeat putket auttavat

Lämmönsiirtoletkun ostaminen ei ole vain "putken koosta". Useimmat projektit epäonnistuvat tai viivästyvät piilotettujen rajoitusten vuoksi: ilmapuolen painehäviö, lamellisovitus, korroosio, liitosyhteensopivuus ja mittojen tasaisuus erästä toiseen. Näin tasaiset soikeat putket voivat puuttua yleisimpiin kipupisteisiin.

• Kipukohta 1: Ilmapuolen suuri painehäviö ja tuulettimen energian nousu
  Monissa käämimalleissa ilmapuolen vastus hallitsee käyttökustannuksia. Litteät soikeat putket voivat muodostaa matalamman profiilin esteen ilmavirtaukselle, auttaa vähentämään paineen laskua. Tämä voi tarkoittaa pienempiä tuulettimia, alhaisempaa tuulettimen nopeutta tai vakaampaa suorituskykyä pölyn kerääntyessä.
• Kipukohta 2: "Tarvitsemme lisää kapasiteettia, mutta jalanjälki ei voi kasvaa"
  Kun et voi lisätä kelan syvyyttä tai etualuetta, alat optimoida geometriaa. Litteät soikeat putket voivat tukea kompakteja kela-asetteluja, usein auttaa suunnittelijoita puristamaan enemmän suorituskykyä samasta tilasta parantamalla ilman liikkumista eväpaketin läpi.
• Kipukohta 3: Melurajat (kaupallinen LVI, liikenne ja asumismukavuus)
  Jos voit vähentää ilmapuolen vastusta, vähennät usein tuulettimen tehoa, joka tarvitaan saavuttamaan sama virtausnopeus – tämä on yksi luotettavimmista polkuja alentaa melua, koska voit käyttää tuuletinta hitaammin tehosta tinkimättä.
• Kipukohta 4: Epätasainen kosketus evästä putkeen ja epätasainen lämmönsiirto
  Ripakelat perustuvat hyvään mekaaniseen kosketukseen ripojen ja putkien välillä. Huono mittojen sakeus aiheuttaa löystyviä eviä, korkeampaa lämpövastusta, ja suorituskyvyn hajonta. Litteät soikeat putket yhdistetään usein evärakenteisiin, jotka suosivat vakaata kosketusaluetta – kun toleransseja valvotaan.
• Kipukohta 5: Korroosio, vuodot tai ennenaikaiset viat ankarissa ympäristöissä
  Putken materiaali, pinnan kunto ja pinnoitusstrategia ovat yhtä tärkeitä kuin muoto. Litteät soikeat putket ovat saatavilla useissa materiaalivaihtoehdoissa, jonka avulla voit kohdistaa tiettyihin korroosioriskeihin (kosteus, suolasuihku, puhdistuskemikaalit, teollisuuden pakokaasut).
• Kipukohta 6: Liitosongelmat (juotto, hitsaus, laajennus ja otsikot)
  Päädyn muodostus, sauman laatu ja mittojen toistettavuus vaikuttavat suoraan siihen, kuinka sujuvasti putket yhdistyvät päihin ja kuinka luotettavasti liitokset läpäisevät testit. Parhaat tulokset saadaan määrittelemällä liitosmenetelmä ajoissa ja sovittamalla sitten putken materiaali ja toleranssit tähän menetelmään.

Jos sinulla on joskus ollut kela, joka näytti hyvältä paperilla, mutta ei toiminut kentällä, se johtuu yleensä jostakin yllä olevista ei ollut määritelty tarpeeksi tiukasti putken eritelmissä.

Missä litteitä soikeita putkia käytetään yleisesti

Litteät soikeat putket näkyvät useilla eri aloilla, koska edut (ilmavirran tehokkuus, tiiviys ja vakaa evien integrointi) soveltuu moniin ilma-neste-lämmönvaihtimiin.

• LVI-käämitliikerakennuksiin ja energiatehokkaisiin jälkiasennuksiin
• Autojen ja kuljetusten lämmönvaihtimetjossa ilmavirta, melu ja pakkaus ovat tiukasti rajoitettuja
• Jäähdytysjärjestelmät(lauhduttimet ja haihduttimet) tavoitteena parempaa suorituskykyä neliömetriä kohti
• Teollinen jäähdytysjoissa jatkuva käyttö tekee tuulettimen tehosta suuren käyttöiän kulun
• Puhdas huone ja herkkä ympäristöjoissa alhaisempi melu ja ennustettava suorituskyky ovat tärkeitä

Käytännössä "oikea" valinta riippuu prioriteeteistasi: pienin painehäviö, suurin kapasiteetti, korroosionkestävyys tai valmistuksen yksinkertaisuus. Hyvä toimittaja auttaa sinua linjaamaan putken geometrian näiden prioriteettien kanssa sen sijaan, että työntäisit yhden koon vaihtoehdon.

Litteät soikeat putket vs pyöreät putket vertailutaulukko

Käytännön valintaopas

Nopein tapa välttää viiveet on määrittää litteät soikeat putket insinöörin tavoin ja ostaa ne projektipäällikön tavoin: määrittele tärkeimmät, lukitse toleranssit ja kohdista putki liitos- ja testausmenetelmäänne.

• 1) Vahvista käyttöehtosi
  Määritä käyttöneste, painealue, käyttölämpötila ja puhdistus-/huoltoaltistus. Tämä kaventaa materiaali- ja seinäpaksuusvalintoja.
• 2) Valitse materiaali ympäristön, ei tavan mukaan
  Syövyttävässä tai rannikkoympäristössä korroosiostrategia ei ole valinnainen. Harkitse, tarvitsetko ruostumatonta, pinnoitettua terästä tai muita ratkaisuja riippuen järjestelmästäsi ja vaatimustenmukaisuusvaatimuksista.
• 3) Määritä mitat, jotka vaikuttavat evän sovitukseen
  Litteät soikeat putket vaativat selkeät määritelmät suuret/pienimitat, kulmasäteet (jos sovellettavissa) ja sallitut soikeus/tasaisuusalueet. Jos evät lävistetään tai meistetään putkeen sopivaksi, toleranssien pinoamisella on paljon merkitystä.
• 4) Päätä liittymismenetelmäsi ajoissa
  Laajennatko, juotatko, hitsaat tai liität mekaanisesti kokoojat, putken päiden kunto ja pintavaatimukset muuttuvat. Myöhäisen vaiheen liitosmuutokset ovat yleinen syy kelan uudelleentyöstölle.
• 5) Suunnittele valmistettavuus ja toimitusaika
  Jos tarvitset mukautettuja pituuksia, päätymuovausta, erikoispinnoitteita tai epätyypillisiä toleransseja, sisällytä se aikatauluusi. Haluat myös esituotannon näytteitä ennen massatuotantoa.

Tässä kokenut valmistaja voi säästää viikkoja. Esimerkiksi,Sinupower Heat Transfer Tubes Changshu Ltd.keskittyy lämmönsiirtoletkuihin, joita käytetään kela- ja vaihdinsovelluksissa, ja projektit etenevät yleensä nopeammin, kun jaat käämin piirustuksen, fin spesifikaatiosi ja liitosmenetelmäsi etukäteen.

Laadun tarkistuslista ennen tilauksen tekemistä

Litteät soikeat putket voivat tuottaa erinomaisia ​​tuloksia, mutta vain, jos tuote on johdonmukainen. Tässä on ostajaystävällinen tarkistuslista, jonka voit kopioida tarjouspyyntöösi.

1. Mittojen johdonmukaisuus:suuret/pienimitat, suoruus ja pituustoleranssi linjassa evätyökalujen ja otsikoiden kanssa.
2. Pinnan kunto:puhdas, kontrolloitu pintakäsittely, joka sopii liitostapaasi (erityisesti juottamiseen tai hitsaukseen).
3. Seinän paksuuden säätö:riittää painevaatimuksiin ja muovausprosesseihin ilman turhaa painoa/kustannuksia.
4. Sauman eheys (tarvittaessa):vakaa hitsin/sauman laatu testaussuunnitelmalla, joka vastaa riskitasoasi.
5. Vuototestausmenetelmä:määritellä painetestausmenetelmä ja hyväksymiskriteerit ennen tuotannon aloittamista.
6. Jäljitettävyys:erätunnus, materiaalisertifiointiodotukset ja tarkastustiedot, jotka vastaavat sisäisiä laadunvarmistusvaatimuksiasi.
7. Pakkaus ja suojaus:Vältä kuljetuksissa syntyviä kolhuja ja naarmuja, jotka voivat pilata evien asettamisen ja aiheuttaa hylkäämistä.

Jos olet pahoinpidellyt "näyttää hyvältä kokoonpanoon asti", mittojen hallinta ja pakkaussuoja ovat yleensä kaksi suurinta päivitystä, joita voit vaatia.

Suunnitteluhuomautuksia, jotka estävät kalliita uudelleentyöstöjä

Nämä ovat käytännön yksityiskohtia, jotka usein unohtuvat ensimmäiseen tuotantoon asti:

• Kauluksen suunnittelulla on väliä
  Pienetkin muutokset putken geometriassa voivat muuttaa evän sisäänvientivoimaa, kosketusvastusta ja romun määrää. Kohdista ripatyökalut putken toleranssinauhaan.
• Älä ali- tai ylimääritä toleransseja
  Liian tiukat toleranssit lisäävät kustannuksia ja läpimenoaikaa; liian löysät toleranssit aiheuttavat kokoonpanovirheitä. Kohdista toleranssit, jotka vastaavat kelaprosessikykyäsi.
• Ota huomioon pinnoitteen paksuus (jos käytössä)
  Suojapinnoitteet voivat muuttaa istuvuutta ja liitoskäyttäytymistä. Jos pinnoitus on osa korroosiosuunnitelmaasi, sisällytä se mitta- ja prosessioletuksiin.
• Prototyyppi todellisella prosessillasi
  Lyhyt pilottiajo käyttämällä varsinaista evän lisäystä, otsikon liittämistä ja painetestausta paljastaa ongelmat nopeammin kuin mikään laskentataulukkomalli.

FAQ

Q1: Ovatko litteät soikeat putket aina parempia kuin pyöreät putket?
V: Ei aina. Litteät soikeat putket loistavat, kun ilmanvastus, melu tai pakkaus ovat rajoittava tekijä. Pyöreät putket voivat olla loistava valinta erittäin standardoituihin malleihin, joissa yksinkertaisuus ja laaja työkalujen yhteensopivuus ovat etusijalla.

Q2: Mikä on suurin virhe, jonka ostajat tekevät tilaaessaan litteitä soikeita putkia?
V: Keskeisten toleranssien yksityiskohtien jättäminen pois. Jos tarjouspyyntö ei määrittele selkeästi mittojen yhtenäisyyttä (mukaan lukien tasaisuus-/oviteetti-odotukset), vaarana on evien sovitusongelmia, vaihteleva kelan suorituskyky ja suuri romu kokoonpanon aikana.

Q3: Vähentävätkö litteät soikeat putket käyttökustannuksia?
V: He voivat. Jos suunnittelu vähentää ilmapuolen painehäviötä, voit saavuttaa saman tehon pienemmällä tuulettimen teholla tai pienemmällä tuulettimen nopeudella, mikä usein tarkoittaa energiansäästöä ja alhaisempaa melua.

Q4: Mitä tietoja minun pitäisi lähettää toimittajalle nopeaa tarjousta varten?
V: Jaa putken mitat, materiaalitoiveesi, vaaditut pituudet, odotettu vuotuinen tilavuus, liitosmenetelmä (jakokappaleisiin), paine-/lämpötila-alue ja mahdolliset korroosio- tai pinnoitusvaatimukset. Yksinkertainen kelan piirustus ja siivekkeet voivat nopeuttaa asioita dramaattisesti.

Q5: Kuinka voin varmistaa laadun hidastamatta hankintaa?
V: Pyydä tuotantoa edeltävää näytesarjaa, pyydä mittatarkastuspöytäkirjoja, määritä vuototestimenetelmäsi ja hyväksymiskriteerisi sekä sovi pakkauksen suojauksesta. Tämä pitää QC keskittyneenä ja estää yllätyksiä kokoonpanon aikana.

Seuraavat vaiheet

Litteät soikeat putket eivät ole vain "eri muotoisia" - ne ovat käytännöllinen vipu ilmavirran tehokkuuden, tiiviyden ja suorituskyvyn vakauden parantamiseen kun vaihtimen suunnittelu on saavuttamassa todellisia rajoja. Tärkeintä on käsitellä putkea osana järjestelmää: evät, jakot, liitosmenetelmä ja ympäristö kaikki pitää miettiä yhdessä.

Jos arvioit litteitä soikeita putkia tulevaa patteri- tai lämmönvaihdinprojektia varten, jaa piirustus- ja käyttöehtosi ajoissa, jotta toimittaja voi suosittelee sopivinta putken eritelmää ja tarkastussuunnitelmaa. Lisätietoja tuotetuesta ja valmistusominaisuuksista:ota meihin yhteyttäkloSinupower Heat Transfer Tubes Changshu Ltd.ja muutetaan rajoituksistasi luotettava, tuotantovalmis ratkaisu.
